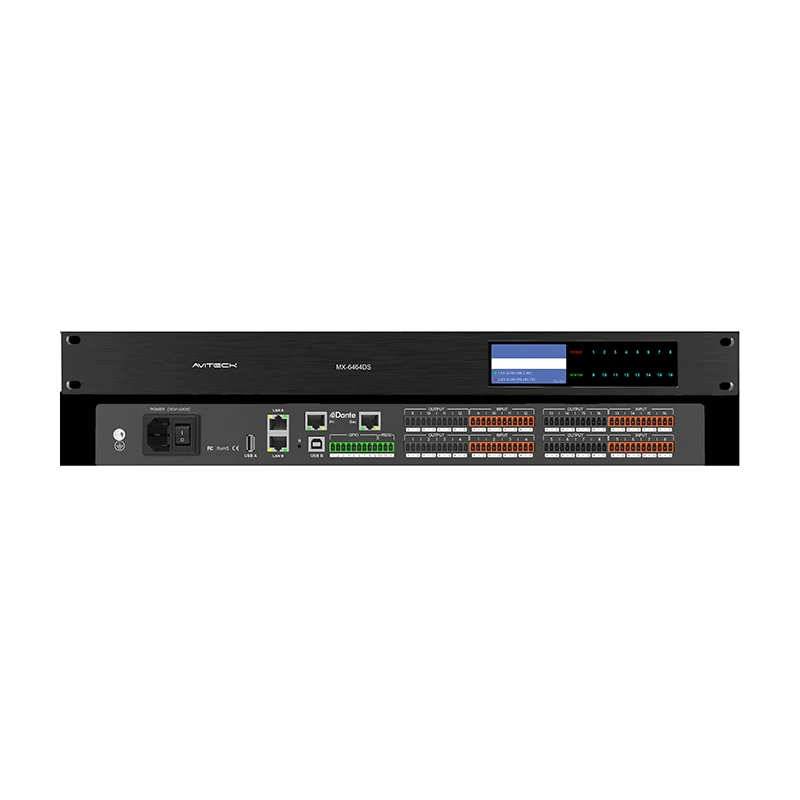

يعد معالج الصوت الرقمي Dante DSP ذو 64 قناة أحد منتجات نظام التحكم والتحكم في الصوت التي يمكن تصميمها بحرية. تأتي اللوحة الأمامية مزودة بشاشة ملونة عالية الوضوح يمكنها عرض حالة العمل الحالية للجهاز. وهي تعتمد تكنولوجيا معالجة DSP المتقدمة. يوفر النظام مجموعة متنوعة من وحدات معالجة الصوت للاختيار من بينها. يمكن لبنية البرنامج المفتوح حل المشكلات العملية المختلفة في سيناريو التطبيق. . 128 قناة صوتية للشبكة، توفر نطاقًا تردديًا عاليًا وزمن وصول منخفض وتوافقًا عاليًا وحلولًا منخفضة التكلفة لنقل الصوت عبر الشبكة.
|
نموذج |
مكس-6464DS |
|
التكوين الرئيسي وظائف |
|
|
بطاقة صوت يو اس بي |
يدعم |
|
شريحة دي اس بي |
شارك ADSP-21569 |
|
الوظائف الأساسية |
العمارة المفتوحة, ضبط معالجة الإشارات وتدفقها بشكل تعسفي، وتصميم تحكم المستخدم بشكل تعسفي واجهة |
|
وحدة المعالجة |
رسم بياني المعادلة، المعادلة البارامترية، تصفية التمريرات العالية والمنخفضة، التمريرات الشاملة الترشيح، تقاطع التردد، بوابة الضوضاء، الضاغط، خلاط متعدد الوظائف, الخلط التلقائي، إلغاء الصدى التكيفي، إلغاء ردود الفعل المختلفة الخوارزميات (الشق، التصفية التكيفية التلقائية)، إلخ. |
|
كاميرا أوتوماتيكية وظيفة التتبع |
يدعم |
|
المشهد مسبقا |
العرف التعسفي الإعدادات والتخزين على مستوى جيجابايت |
|
تكوين المنفذ |
|
|
المدخلات التناظرية قناة |
16 |
|
الإخراج التناظري قناة |
16 |
|
مدخلات دانتي قناة |
64 |
|
مخرج دانتي قناة |
64 |
|
يو اس بي رقمي قناة |
الحد الأقصى 16 المدخلات و16 مخرج، متوافق مع تنسيق القناة 8/2/1 |
|
التحكم في الإيثرنت ميناء |
دعم نشط و السيطرة على الاستعداد |
|
واجهة دانتي |
دعم نشط و تعليق |
|
RS232 |
1 |
|
جيبيو |
8 في اتجاهين |
|
اتصال واي فاي |
√ |
|
كسب المدخلات |
0～60 ديسيبل، مستوى 3 ديسيبل، 20 مستوى إجمالاً |
|
كسب الانتاج |
4 ديسيبل فولت/24 ديسيبل |
|
متوازن / غير متوازن، دعم الإدخال/الإخراج |
يدعم |
|
ميكروفون/خط، دعم الإدخال/الإخراج |
يدعم |
|
كل مستقلة مفتاح الطاقة الوهمية 48 فولت |
يدعم |
|
معالجة الدعم الخوارزميات |
|
|
الاتحاد الآسيوي، اللجنة الاقتصادية لأفريقيا، المؤتمر الوطني الأفريقي، صباحا، AGC |
√ |
|
أخذ العينات |
48 كيلو هرتز |
|
القوة الوهمية |
48 فولت |
|
استجابة التردد |
20 - 20 كيلو هرتز، ± 0.3 ديسيبل |
|
ثد + ن |
≥0.005% عند 1 كيلو، 4 ديسيبل |
|
قوة العمل |
AC110V-220V، 50 هرتز/60 هرتز |
|
التشغيل درجة حرارة |
0-40 درجة مئوية |
|
أبعاد الهيكل (العرض × العمق × الارتفاع) |
482*258*45 (مم) |
1. مكونات الأجهزة الأساسية
معالج DSP عالي الأداء: يستخدم DSP Sharc21569 عالي الأداء للأجهزة التناظرية، وهو عبارة عن شريحة معالجة الإشارات الرقمية (DSP) عالية الأداء من الأجهزة التناظرية (ADI)، المعروفة بدقتها العالية واستهلاكها المنخفض للطاقة وموثوقيتها الممتازة. غالبًا ما تُستخدم شرائح DSP من سلسلة Sharc في التطبيقات التي تتطلب معالجة صوتية عالية الأداء.
معالج NXP I.ML ARM: باعتباره معالجًا أساسيًا آخر، يوفر معالج NXP's I.ML ARM إمكانات حوسبة وتحكم قوية، مما يساعد على تحقيق وظائف معالجة الإشارات الصوتية والتحكم فيها.
2. وظيفة صوت الشبكة
دعم قنوات صوت شبكة Dante 64*64: يدعم الجهاز ما يصل إلى 64 مدخلاً و64 مخرجًا لقنوات صوت شبكة Dante، مما يحقق نقلًا منخفضًا للصوت متعدد القنوات. وفي الوقت نفسه، فهو متوافق أيضًا مع معيار AES67، مما يعني أنه يمكنه العمل مع أجهزة AoIP (الصوت عبر IP) الأخرى التي تتبع معيار AES67.
منفذا جيجابت إيثرنت: لتوصيل صوت Dante أو النسخ الاحتياطي للشبكة، مما يضمن استقرار وموثوقية نقل الصوت.
3. واجهة الصوت التناظرية
ما يصل إلى 32 قناة إدخال/إخراج صوت تناظرية: توفر مجموعة غنية من واجهات إدخال وإخراج الصوت التناظرية لتلبية احتياجات معالجة الصوت المختلفة.
16 قناة إدخال صوت تناظرية للميكروفون/مستوى الخط: تدعم إدخال الميكروفون ومستوى الخط، مناسبة لمصادر الصوت المختلفة.
16 قناة إخراج صوت تناظرية على مستوى الخط: توفر إخراج مستوى الخط لقيادة أجهزة الصوت المختلفة.
4. واجهات ووظائف أخرى
واجهات USB A وUSB B: توفر خيارات اتصال USB مرنة لنقل البيانات والتحكم في الجهاز.
واجهة RS232: تدعم الاتصال التسلسلي، مريحة للاتصال والتحكم مع الأجهزة الأخرى.
واجهة GPIO: يمكن استخدام ثماني واجهات GPIO لتكوين الإدخال والإخراج مجانًا، مما يزيد من مرونة الأجهزة وقابلية تطويرها.
منفذا إيثرنت مستقلان بسرعة 100 جيجابت: يستخدمان للتحكم في الاتصال أو النسخ الاحتياطي للشبكة، مما يوفر تكرارًا إضافيًا للشبكة وأمانًا.
ما يصل إلى 8*8 قنوات تسجيل وبث صوتية رقمية USB: يدعم تسجيل وبث الصوت الرقمي متعدد القنوات، مناسب لمختلف سيناريوهات التطبيقات الصوتية.
5. إمدادات الطاقة والتصميم المعماري
وحدة طاقة مخصصة مدمجة: تضمن إمداد طاقة ثابتًا وتحسن موثوقية واستقرار المعدات.
مصدر طاقة خارجي بتيار مستمر 12 فولت (500 مللي أمبير): يوفر طريقة ملائمة للوصول إلى مصدر الطاقة.

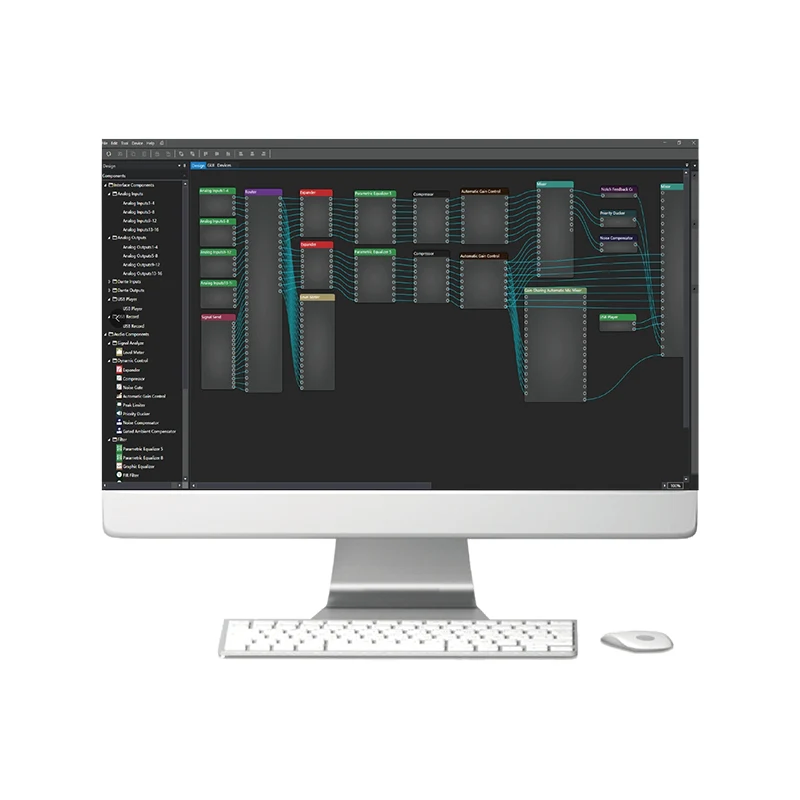

البنية المفتوحة: تسمح للمستخدمين بضبط معالجة الإشارات والعمليات بشكل تعسفي، بالإضافة إلى تصميم واجهات تحكم المستخدم، مما يوفر مرونة كبيرة وقابلية للتخصيص.
6. وظائف إضافية
دعم بطاقة الصوت USB: يوسع إمكانيات معالجة الصوت.
المدمج في AEC، ANC، AFS: AEC (إلغاء الصدى)، ANC (التحكم النشط في الضوضاء) و AFS (قمع ردود الفعل التلقائي) وغيرها من الوظائف تعمل على تحسين جودة وتأثير معالجة الصوت.
دعم اتصال WIFI: يوفر خيارات اتصال لاسلكية لتسهيل الاتصال ونقل البيانات مع الأجهزة الأخرى في الشبكة اللاسلكية.
يمثل منتج Dante DSP ذو 64 قناة تقدمًا كبيرًا في تكنولوجيا معالجة الصوت، حيث يقدم نطاقًا واسعًا من التطبيقات نظرًا لأدائه العالي ومرونته. فيما يلي نظرة عامة مفصلة عن تطبيقاته المحتملة:
1. الصوت الحي وأماكن الأداء
خلط الصوت وتوجيهه: إن قدرة معالج الإشارة الرقمية (DSP) على التعامل مع 64 قناة من صوت شبكة Dante تجعله مثاليًا لبيئات الصوت الحية، مما يسمح بخلط الإشارات الصوتية وتوجيهها بشكل معقد.
تقليل الصدى والضوضاء: يمكن لوحدات AEC (إلغاء الصدى الصوتي) وANC (التحكم النشط في الضوضاء) المدمجة أن تقلل بشكل كبير من الصدى والضوضاء غير المرغوب فيها، مما يعزز جودة الصوت الإجمالية.
2. استوديوهات التسجيل
تسجيل متعدد المسارات: مع دعم ما يصل إلى 64 قناة صوتية، يعد معالج الإشارة الرقمي (DSP) مثاليًا لجلسات تسجيل المسارات المتعددة، والتقاط كل تفاصيل الأداء.
تكامل محطة عمل الصوت الرقمي: يمكن دمج معالج الإشارة الرقمي (DSP) بسلاسة مع محطات عمل الصوت الرقمي الشهيرة (DAWs)، مما يوفر سير عمل سلسًا لتسجيل الصوت وتحريره ومزجه.
3. البث والبث المباشر
معالجة الصوت للبث المباشر: يمكن استخدام إمكانات المعالجة القوية لوحدة معالجة الإشارات الرقمية (DSP) لتحسين جودة الصوت للبث المباشر، مما يضمن حصول المشاهدين على تجربة صوتية عالية الدقة.
البث الصوتي متعدد القنوات: مع دعم توافق AES67، يمكن استخدام DSP في بيئات البث لإرسال واستقبال الإشارات الصوتية متعددة القنوات عبر شبكات IP.
4. مساحات المؤتمرات والاجتماعات
المؤتمرات الصوتية: يمكن استخدام معالج الإشارة الرقمي (DSP) لتسهيل عقد المؤتمرات الصوتية، مع دعم ميزات مثل التحكم التلقائي في الكسب (AGC) وقمع الضوضاء لضمان اتصال واضح.
التحكم المركزي: مع خيارات التحكم RS232، وRS485، وUDP، يمكن دمج DSP في نظام تحكم مركزي، مما يسمح بإدارة إعدادات الصوت والمعدات بسهولة.
5. التركيبات وأنظمة الصوت
توزيع الصوت: في التركيبات الكبيرة، يمكن استخدام DSP لتوزيع الإشارات الصوتية إلى مناطق أو غرف متعددة، مع دعم التوجيه والتحكم الدقيق.
تحسين نظام الصوت: يمكن استخدام قدرات المعالجة القوية لوحدة معالجة الإشارات الرقمية (DSP) لتحسين نظام الصوت لبيئات مختلفة، مما يضمن توصيل الصوت بوضوح ودقة.
6. التعليم والتدريب
تعزيز الصوت في الفصول الدراسية: يمكن استخدام معالج الإشارة الرقمي (DSP) لتعزيز تعزيز الصوت في الفصول الدراسية، مما يضمن قدرة الطلاب على سماع المحاضرات والعروض التقديمية بوضوح.
التعلم عن بعد والندوات عبر الإنترنت: مع دعم التسجيل والبث الصوتي متعدد القنوات، يمكن استخدام DSP لتسهيل التعلم عن بعد والندوات عبر الإنترنت، مما يوفر تجربة صوتية عالية الجودة للمشاركين.
7. مراكز ومسارح فنون الأداء
خلط الصوت للعروض الحية: يمكن استخدام معالج الإشارة الرقمية (DSP) لمزج الإشارات الصوتية للعروض الحية في المسارح ومراكز فنون الأداء، مما يضمن حصول الجمهور على تجربة صوتية واضحة وغامرة.
تصميم الصوت والمؤثرات: بفضل إمكانات المعالجة القوية، يمكن استخدام معالج الإشارة الرقمية (DSP) لإنشاء تصميمات وتأثيرات صوتية معقدة للإنتاج المسرحي.
