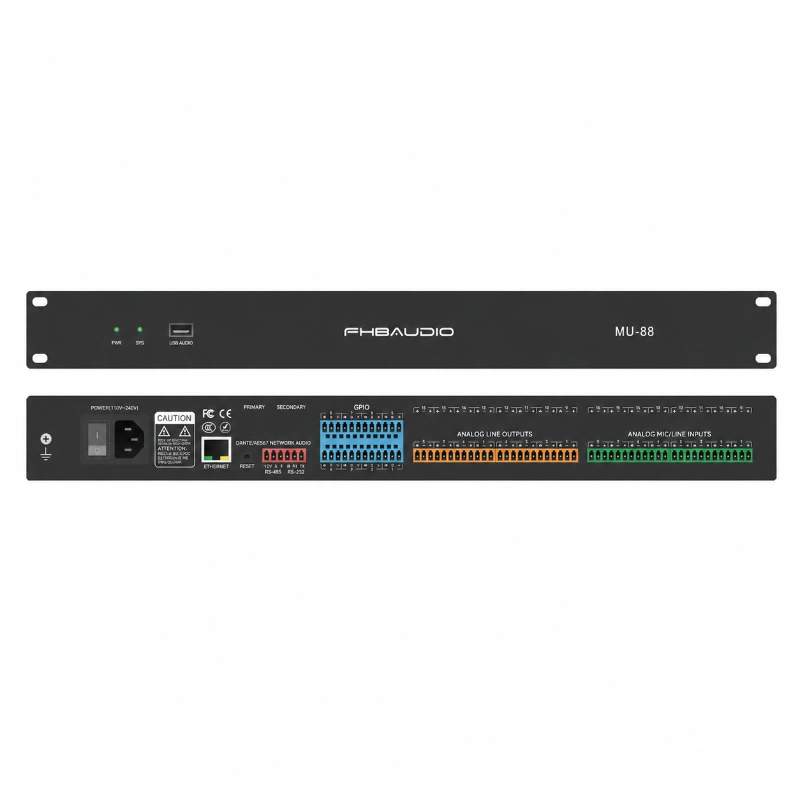

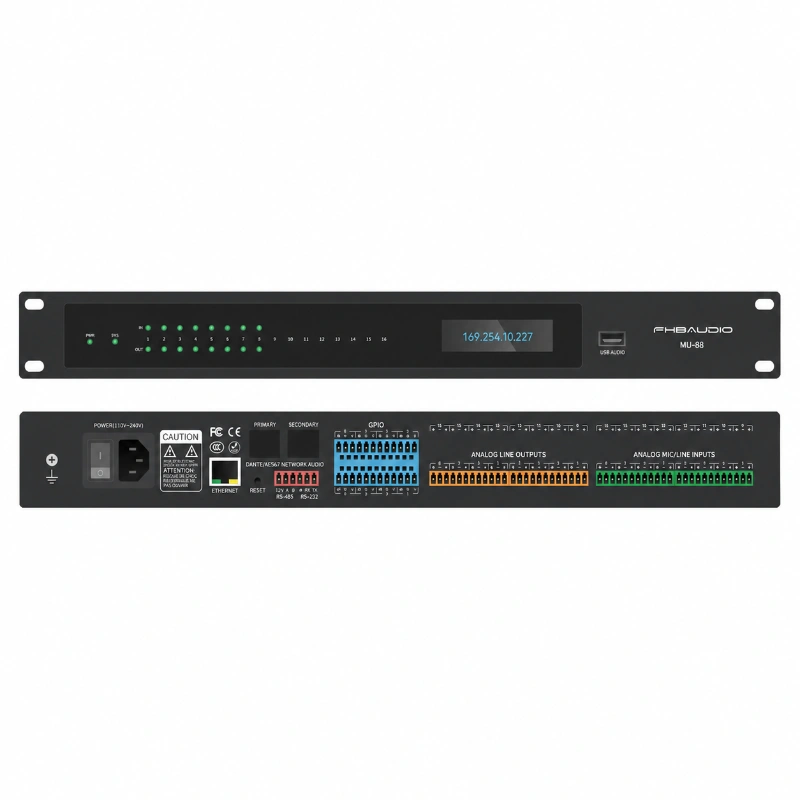

معالج الإشارات الرقمية MU88 ذو 8 قنوات هو معالج إشارات رقمية احترافي مصمم لأنظمة الصوت التجارية التي تتطلب مزجًا دقيقًا، والتحكم في الصدى والتغذية المرتدة، وإدارة الصوت المستندة إلى الشبكة في وحدة مساحة حامل واحدة. مدعومًا بمحرك ADI SHARC 21489 DSP، فإنه يعالج 8 مدخلات تناظرية و8 مخرجات تناظرية مع إلغاء الصدى الصوتي من نوع الناقل، وقمع ردود الفعل المستقلة للقناة، وخلط مشاركة المكسب التلقائي. تتيح بطاقة الصوت USB المدمجة الاتصال المباشر بجهاز الكمبيوتر لتشغيل الموسيقى والتسجيل ومنصات المؤتمرات الناعمة مثل Zoom وTencent Meeting. تم تصميم MU88 خصيصًا للمتكاملين ومستشاري AV، وهو يعمل على تبسيط تصميم النظام في قاعات المؤتمرات والفصول الدراسية والأماكن متعددة الأغراض من خلال دمج إلغاء الصدى والمزج وتوجيه الصوت في معالج واحد يمكن التحكم فيه مركزيًا، مما يقلل من مساحة الحامل ووقت التثبيت مع تحسين الموثوقية اليومية للمستخدمين النهائيين.
ينتمي MU88 إلى سلسلة معالجات الإشارة الرقمية الجاهزة لـ Dante من FHB Audio، والمخصصة للمتكاملين الذين يحتاجون إلى معالجة صوتية يمكن الاعتماد عليها مع التحكم والمراقبة المستندة إلى الشبكة. في جوهرها، تعمل الوحدة على معالج ADI SHARC 21489 الذي يعمل بسرعة 450 ميجاهرتز SIMD مع 400 MIPS / 1.6 GFLOPS من سعة المعالجة، مما يمنحها مساحة رأسية لتشغيل وظائف DSP متعددة في وقت واحد دون زمن انتقال إضافي - يتم تأخير النظام بأقل من 3 مللي ثانية.
مبدأ العمل:يدخل الصوت التناظري من خلال 8 قنوات إدخال متوازنة، ويتم تحويله ومعالجته من خلال مراحل الخلط والتصفية والديناميكيات لمحرك DSP، ثم يتم توجيهه إلى 8 مخرجات تناظرية متوازنة. يعمل إلغاء الصدى الصوتي (AEC) من نوع الناقل (وقت ذيل يبلغ 512 مللي ثانية، وتقارب 60 ديسيبل/ثانية، وعمق إلغاء 60 ديسيبل) على إزالة الصدى من إشارات المؤتمرات، بينما يطبق AFC للقناة المستقلة منع ردود الفعل المستندة إلى الشق مع ما يصل إلى 10 ديسيبل من الكسب الإضافي قبل ردود الفعل. يعمل قمع ضوضاء ANS، وDucker، وتعويض اكتساب الضوضاء ANC على تنظيف مسار الإشارة بشكل أكبر، كما أن المزج التلقائي لمشاركة كسب AMC مع خلاط البوابة يحافظ على توازن غرف الميكروفونات المتعددة تلقائيًا.
القيمة الأساسية:يعمل معالج الإشارات الرقمية ذو 8 قنوات على تقليل رف الصوت في الغرفة إلى معالج واحد بدلاً من كومة من الخلاطات المنفصلة وإلغاء الصدى وكاتم الملاحظات، مما يقلل من تكلفة التثبيت والصيانة طويلة المدى. يتيح دعم التحكم المركزي (RS232، RS485، UDP) ووحدة GPIO ذات 8 اتجاهات للمتكاملين ربط MU88 بأنظمة تحكم خارجية لبدء تشغيل الغرفة وإيقافها بلمسة واحدة.
ميزة النظام:يسمح تطبيق التحكم في جهاز الكمبيوتر الذي يعمل بنظام Windows للفنيين بتحرير وتخزين مشاهد متعددة - وضع الاجتماع، أو وضع العرض التقديمي، أو وضع الحدث - ويتضمن ميزة قفل الشاشة لمنع التغييرات العرضية على النظام المباشر. يمكن إدارة ما يصل إلى 30 جهازًا من واجهة واحدة، ويدعم MU88 ما يصل إلى 8 أجهزة تعمل عبر الإنترنت في وقت واحد، مما يجعله مناسبًا لكل من عمليات التثبيت في غرفة واحدة وعمليات النشر الأكبر في غرف متعددة والتي يتم إدارتها من لوحة تحكم واحدة.
تحديد المواقع التطبيق:يعتبر MU88 مناسبًا بشكل أفضل لقاعات المؤتمرات متوسطة الحجم، وغرف التدريب، والفصول الدراسية، وقاعات الاجتماعات التي تحتاج إلى تعزيز صوتي موثوق به، ومزج تلقائي، وجهاز تحكم عن بعد دون تعقيد مشروع برمجة DSP مخصص بالكامل.
|
غرض |
مواصفة |
|
معالجة دي إس بي |
ADI SHARC 21489 @ 450 ميجاهرتز SIMD |
|
عدد القنوات التناظرية |
8 مدخلات + 8 مخرجات |
|
الخوارزميات الأساسية |
الخلط التلقائي، القضاء على ردود الفعل (AFC)، القضاء على الصدى (AEC)، القضاء على الضوضاء (ANC) |
|
جيبيو |
8 (بما في ذلك الإدخال والإخراج) |
|
RS232 / RS485 |
1 |
|
واجهة التحكم RJ45 |
1 |
|
منفذ يو اس بي |
1 (بطاقة صوت USB مدمجة) |
|
كسب الإدخال |
0/3/6/9/12/15/18/21/24/27/30/33/36/39/42/45/48 ديسيبل |
|
رقمنة بت |
24 بت |
|
معدل أخذ العينات |
48 كيلو هرتز |
|
استجابة التردد (20 هرتز - 20 كيلو هرتز) |
±0.3 ديسيبل |
|
القوة الوهمية |
+48 فولت / 10 مللي أمبير كحد أقصى |
|
المستوى الأقصى |
+18 ديسيبل |
|
الإدخال لإخراج النطاق الديناميكي |
110 ديسيبل |
|
الإخراج إلى النطاق الديناميكي الإدخال |
112 ديسيبل |
|
التشوه التوافقي الكلي + الضوضاء |
< -94 ديسيبل @ 4 ديسيبل |
|
الضوضاء الأرضية (المرجحة A) |
-90 ديسيبل |
|
تأخير النظام |
<3 مللي ثانية |
|
مقاومة الإدخال (متوازن) |
5.4 كيلو أوم |
|
مقاومة الإخراج (متوازن) |
600 أوم |
|
وزن |
3 كجم |
|
مقاس |
482 × 260 × 45 ملم |
|
العمل إمدادات الطاقة |
تيار متردد 110 فولت – 220 فولت، 50 هرتز/60 هرتز |
تم بناء MU88 على معالج ADI SHARC 21489 @ 450 ميجاهرتز SIMD مع 400 MIPS / 1.6 GFLOPS من سعة المعالجة، ويقوم بتشغيل الخلط والتصفية والمعالجة الديناميكية بالتوازي مع الحفاظ على تأخير النظام أقل من 3 مللي ثانية، لذلك تظل المؤتمرات المباشرة وتعزيز الكلام مستجيبة.
تتصل بطاقة صوت USB مدمجة ومخرج واحد مباشرة بجهاز كمبيوتر محمول أو كمبيوتر شخصي، مما يدعم تشغيل الموسيقى والتسجيل ومنصات مؤتمرات الفيديو الناعمة مثل Zoom وTencent Meeting وDingTalk دون أي أجهزة إضافية لواجهة الصوت.
يعمل إلغاء الصدى الصوتي من نوع الناقل مع وقت ذيل يبلغ 512 مللي ثانية، ومعدل تقارب 60 ديسيبل/ثانية، وسعة إلغاء 60 ديسيبل على إزالة الصدى عبر جميع القنوات النشطة، مما يحافظ على وضوح المشاركين عن بعد أثناء الاجتماعات المختلطة ومكالمات الفيديو.
يستخدم AFC لكل قناة خوارزمية مرشح الحز لمنع ردود الفعل على كل ميكروفون بشكل مستقل، مما يضيف ما يصل إلى 10 ديسيبل من الكسب القابل للاستخدام قبل ردود الفعل في الغرف المفتوحة مع العديد من الميكروفونات الحية.
تعمل ميزة منع الضوضاء المحيطة ANS على تحسين نسبة الإشارة إلى الضوضاء بما يصل إلى 18 ديسيبل، في حين أن معوض Ducker وANC المدمج لاكتساب الضوضاء يقوم تلقائيًا بإدارة ضوضاء الخلفية واكتساب التحولات أثناء فترات الهدوء أو الضوضاء.
يعمل المزج التلقائي لـ AMC مع خلاط البوابة على موازنة العديد من الميكروفونات المفتوحة تلقائيًا، مما يقلل الحاجة إلى الكسب اليدوي أثناء الاجتماعات مع العديد من مكبرات الصوت النشطة.
تسمح أوضاع التحكم RS232 وRS485 وUDP، جنبًا إلى جنب مع GPIO ذو 8 اتجاهات، بالتكامل مع أنظمة التحكم التابعة لجهات خارجية للطاقة بلمسة واحدة، وتبديل الإشارات، والتحكم البيئي عبر الغرفة أو المنشأة.
يتيح عميل Windows المخصص للفنيين مراقبة المعالج وتحرير واستدعاء المشاهد مثل وضع الاجتماع أو وضع الحدث وقفل الشاشة لمنع التغييرات غير المقصودة - مع ما يصل إلى 30 جهازًا يمكن التحكم فيها من واجهة واحدة.
قم بتوفير تعزيز واضح للكلام، ومزج تلقائي، واجتماعات مختلطة خالية من الصدى لقاعات مجالس الإدارة ومساحات المؤتمرات متوسطة الحجم.
دعم بيئات المحاضرات والتدريب متعددة الميكروفونات من خلال المشاركة التلقائية للمكاسب وقمع التعليقات للحصول على وضوح صوتي ثابت.
تعامل مع التبديل بين المشاهد الصوتية للعرض التقديمي والمناقشة والحدث من خلال ملفات تعريف المعالجة القابلة للاستدعاء والمكونة مسبقًا.
يمكنك إدارة ما يصل إلى 8 أجهزة متصلة بالإنترنت وما يصل إلى 30 وحدة من واجهة تحكم واحدة، مما يبسط عملية الإشراف على المعالجات عبر غرف متعددة.
