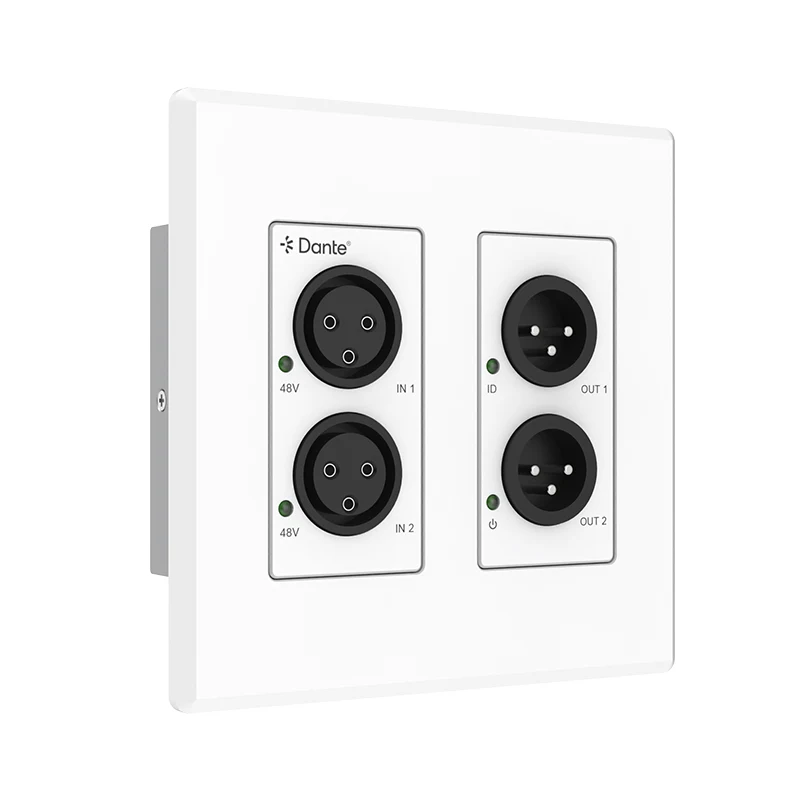

محول XLR Dante التناظري ثنائي القناة للمعايير الأمريكية

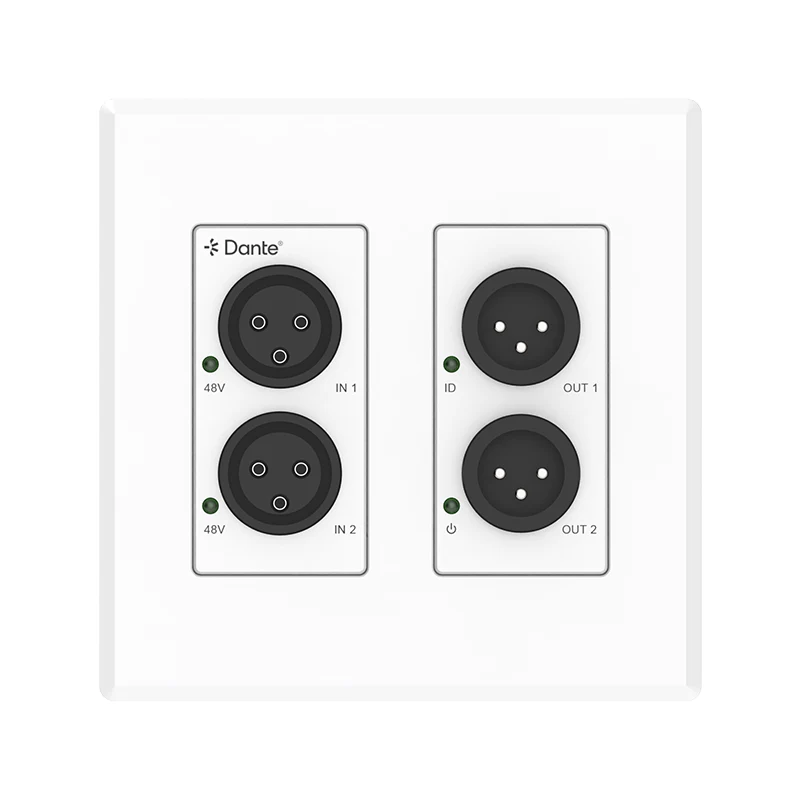

لا.

اسم

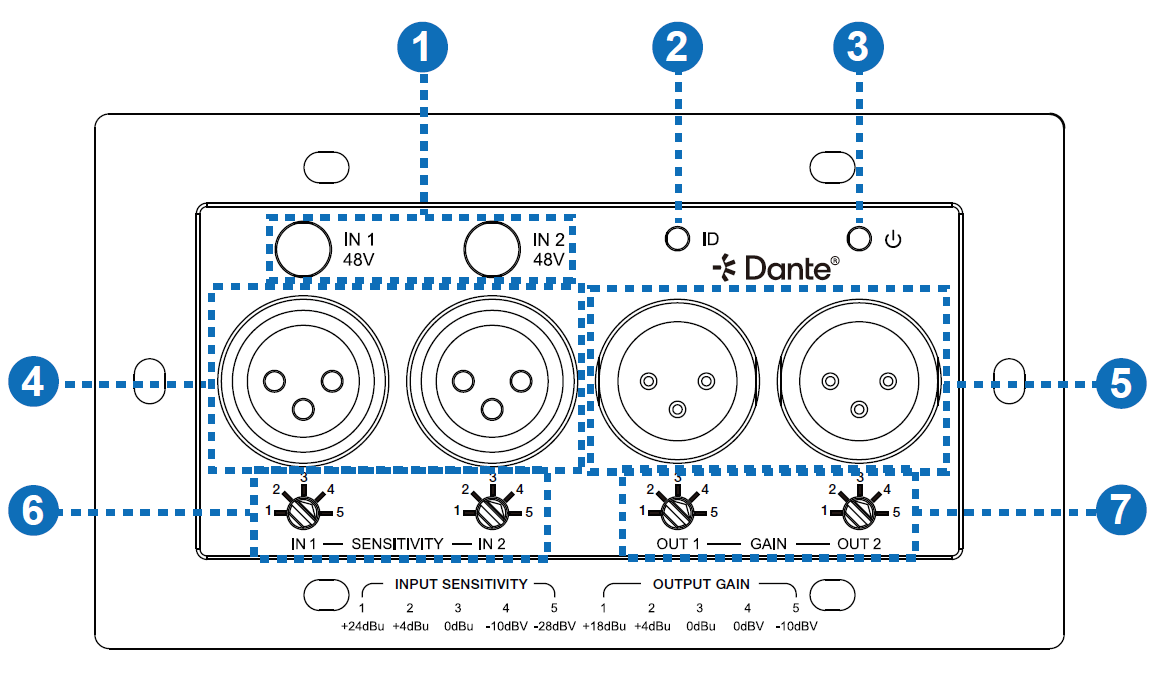

وصف الوظيفة

1

في 1/2

زر 48 فولت وإضاءة خلفية LED

اضغط على الزر لتشغيل الطاقة الوهمية 48 فولت لقناة إدخال صوت MIC 1/2، ثم يتم تشغيل مؤشر LED ذي الإضاءة الخلفية المقابل.

2

مؤشر LED لرقم التعريف

(أخضر)

يضيء للمساعدة في التعرف على الجهاز عبر وحدة تحكم Dante.

3

الطاقة (الأخضر)

▪ تشغيل الضوء: يتم تشغيل الجهاز عن طريق PoE أو محلي

إمداد بجهد 12 فولت تيار مستمر.

▪ إيقاف تشغيل الإضاءة: تم إيقاف تشغيل الجهاز.

4

منافذ إدخال الصوت

منفذ إدخال الصوت التناظري XLR المتوازن/غير المتوازن 1/2، متصل بأجهزة مصدر الصوت التناظري MIC/LINE.

5

منافذ إخراج الصوت

منفذ إخراج الصوت التناظري XLR المتوازن/غير المتوازن 1/2، متصل بأجهزة مصدر الصوت التناظري.

6

الصوت في 1/2 مقبض

مقبض تعديل الحساسية ذو 5 مستويات لقناة إدخال الصوت التناظرية 1/2. تشير أسهم المقبض إلى: 1. +24 ديسيبل، 2. + 4 ديسيبل، 3. 0 ديسيبل، 4. -10 ديسيبل فولت، 5. -28 ديسيبل فولت.

7

مقبض مخرج الصوت 1/2

مقبض تعديل الكسب ذو 5 مستويات لقناة إخراج الصوت التناظرية 1/2. تشير أسهم المقبض إلى ما يلي:

1.+18 ديسيبل، 2.+ 4 ديسيبل، 3.0 ديسيبل، 4.0 ديسيبل، 5.-10 ديسيبل.

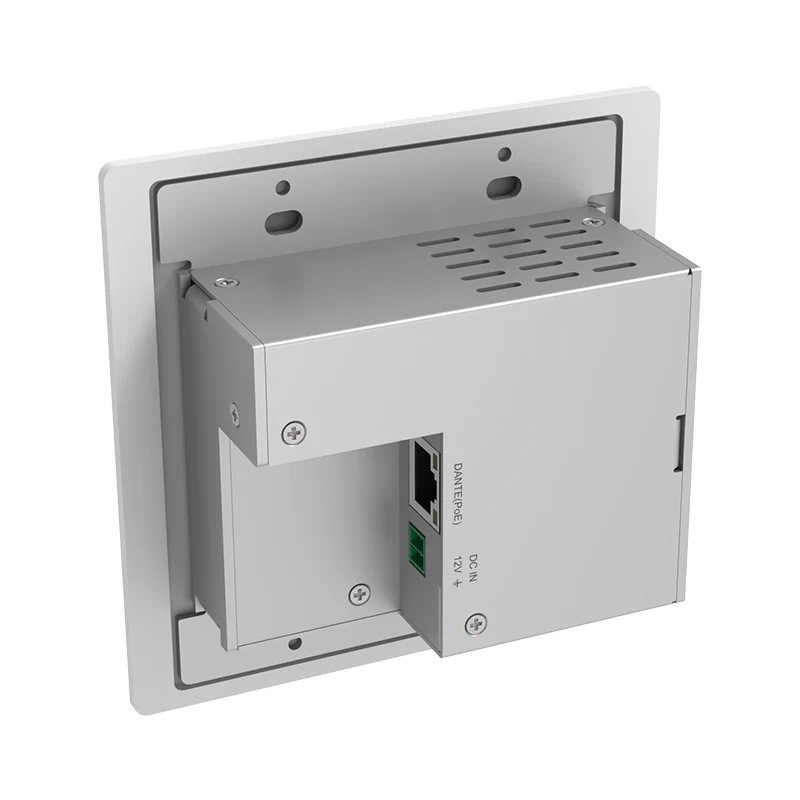

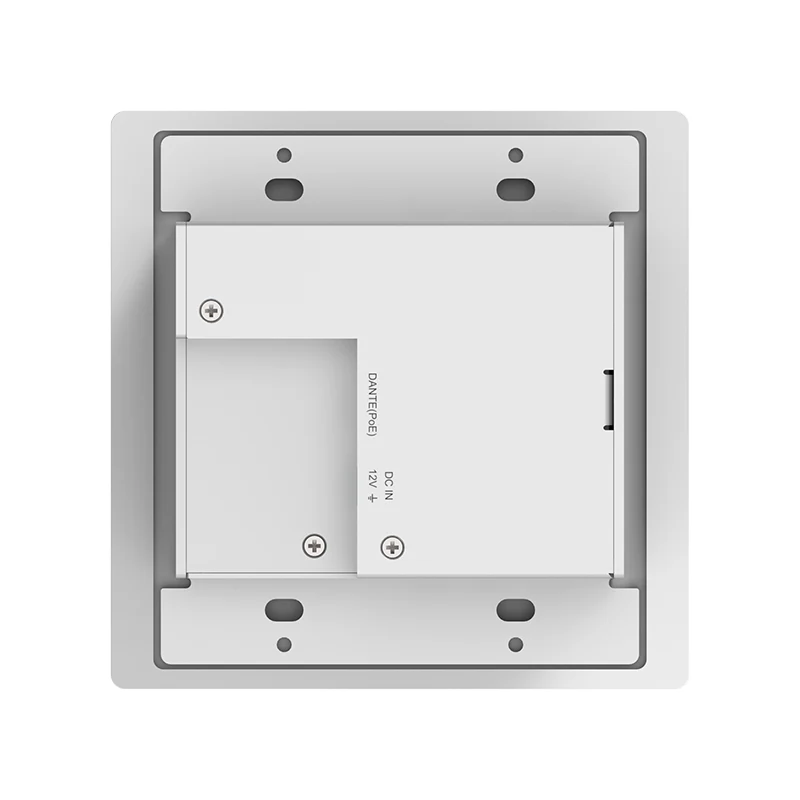

لا.

اسم

وصف الوظيفة

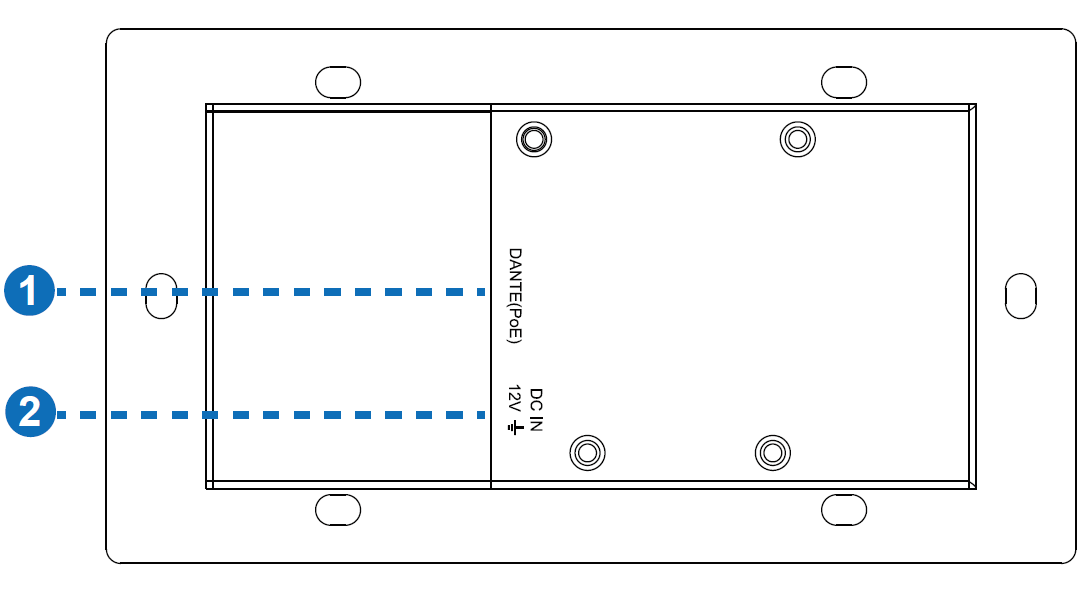

1

دانتي (PoE)

ميناء

منفذ إدخال/إخراج الصوت الرقمي Dante® بقدرة 100 ميجا، متصل بمحول الشبكة من خلال خط RJ45، يدعم مصدر طاقة PD.

يكون مصباح LINK LED الأخضر قيد التشغيل دائمًا بعد الاتصال العادي.

يومض مؤشر البيانات باللون الأصفر عندما يكون هناك نقل للبيانات.

2

منفذ DC IN

منفذ إدخال طاقة 12VDC/500mA.

يمكن تشغيل الجهاز عبر طريقتين:

▪ مصدر طاقة محلي 12VDC/500mA.

▪ PoE من Network Switch. يعمل الجهاز كـ PD

وضع.

اتصال

اللوحة الأمامية

1x مصباح LED للطاقة [لون أخضر] 1x معرف LED [لون أخضر]

2x ميكروفون فانتوم زر الطاقة 48 فولت مع إضاءة خلفية LED [لون أخضر]

مدخل صوت مزدوج [3 سنون XLR، أنثى]

[صوت LINE، اتصال متوازن/غير متوازن، الحد الأقصى لمستوى الإدخال 24 ديسيبل]

[صوت الميكروفون، اتصال متوازن/غير متوازن، الحد الأقصى لمستوى الإدخال 50 مللي VRMS، طاقة فانتوم 48 فولت]

مخرج صوت 2x [3 سنون XLR، ذكر، صوت تناظري، اتصال متوازن/غير متوازن، الحد الأقصى لمستوى الإخراج 18 ديسيبل]

اللوحة الخلفية

1x DANTE [موصل RJ45، PoE] [إدخال/إخراج الصوت الرقمي، PCM 2CH 44.1 كيلو هرتز - 96 كيلو هرتز 16/24 بت]

1x تيار مستمر/12 فولت [موصل فينيكس 2 سنون - 3.5 مم] [12 فولت تيار مستمر / 500 مللي أمبير]

ميكانيكية

السكن

لوح ألومنيوم + هيكل حديدي

لون

لوحة بيضاء + هيكل فضي

أبعاد

لوحة الحائط: 136 مم [عرض] × 75 مم [ارتفاع] × 40.7 مم [عمق] اللوحة الأمامية: 146 مم [عرض] × 85 مم [ارتفاع] × 5 مم [عمق]

وزن

بدون اللوحة الأمامية: 275 جرامًا

مع اللوحة الأمامية: 347 جرامًا

مزود الطاقة

1. PoE/PD (الفئة 1 IEEE 802.3af)

2. تيار مستمر 12 فولت (في حالة عدم دعم Switch لـ PoE)

استهلاك الطاقة

3.6 واط (الحد الأقصى)

درجة حرارة التشغيل

32 درجة فهرنهايت ~ 104 درجة فهرنهايت / 0 درجة مئوية ~ 40 درجة مئوية

درجة حرارة التخزين

-4 درجة فهرنهايت ~ 140 درجة فهرنهايت / -20 درجة مئوية ~ 60 درجة مئوية

رطوبة التشغيل

20% ~ 80% (الرطوبة النسبية، عدم التكثيف)

رطوبة التخزين

10% ~ 90% (الرطوبة النسبية، عدم التكثيف)

اِصطِلاحِيّ

رقم الموديل

DPX22-الولايات المتحدة

اسم

محول دانتي التناظري XLR 2CH

النطاق الترددي للشبكة

100 م

طريقة التحكم

وحدة تحكم Dante®

وقت استجابة الصوت

زمن استجابة جهاز Dante® القابل للتكوين

(يدعم 1 أو 2 أو 5 مللي ثانية قابلة للتكوين باستخدام وحدة تحكم Dante®)

تنسيقات الصوت

DANTE [إدخال/إخراج الصوت الرقمي، PCM 2CH 44.1K-96K هرتز 16/24 بت]

LINE في [الصوت التناظري، اتصال متوازن/غير متوازن، الحد الأقصى لمستوى الإدخال 24 ديسيبل]

مدخل الميكروفون [صوت تناظري، اتصال متوازن/غير متوازن، الحد الأقصى لمستوى الإدخال 50 مللي VRMS]

مخرج LINE [صوت تناظري، اتصال متوازن/غير متوازن، الحد الأقصى لمستوى الإخراج 18 ديسيبل]

معلمات الصوت

معاوقة الإخراج

300 أوم

مستوى الإخراج (الحد الأقصى)

18 ديسيبل (الحد الأقصى)

استجابة التردد

20 هرتز إلى 20 كيلو هرتز (-/+0.5 ديسيبل)

النطاق الديناميكي

> 90 ديسيبل@0 ديسيبل، 1 كيلو هرتز

نسبة الصوت إلى الصوت

> 90 ديسيبل@0 ديسيبل، 1 كيلو هرتز

الصوت THD+N

<0.015% عند +4 ديسيبل، 1 كيلو هرتز

مسافة الإرسال

328 قدمًا / 100 مترًا (CAT6/6A/7)

حماية البيئة والتنمية المستدامة

اللجنة الكهروتقنية الدولية 61000-4-2:

±8 كيلو فولت (تفريغ فجوة الهواء) و±4 كيلو فولت (تفريغ التلامس)
