DB0404 هو مربع واجهة Dante عالية الجودة لتحويل أربع قنوات Dante إلى مخرجات صوتية التناظرية ، وأربعة مدخلات صوتية تماثلية لشبكة Dante.

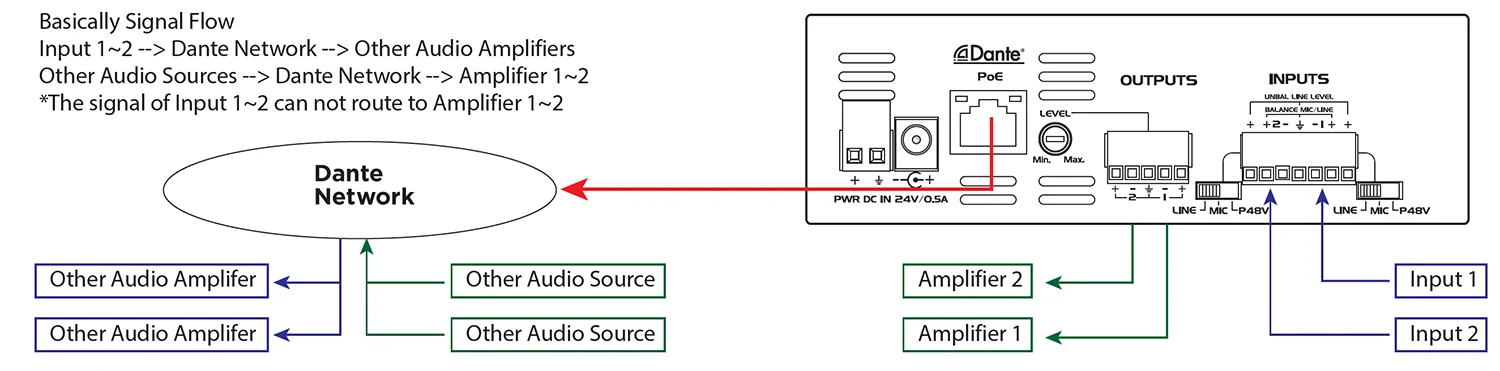

ما عليك سوى استخدام كبل CAT5 لتوصيل منفذ RJ45 بمفتاح Ethernet ، واستخدام "Dante Controller" لتوجيه الكمون المنخفض للإشارة إلى/من الأجهزة الأخرى المتصلة بالفعل على شبكة Dante نفسها.
يوفر واجهة Dante لأربعة مدخلات / مخرجات
* أربع قنوات ميكروفون أو قنوات صوتية قياسية تتحول إلى شبكة دانتي
*ميكروفون/سطر يمكن اختياره في كل إدخال
* السيطرة على كل إدخال
*يوفر طاقة فانتوم 48 فولت لكل إدخال ميكروفون مكثف
*يقبل مدخلات إشارة متوازنة أو غير متوازنة

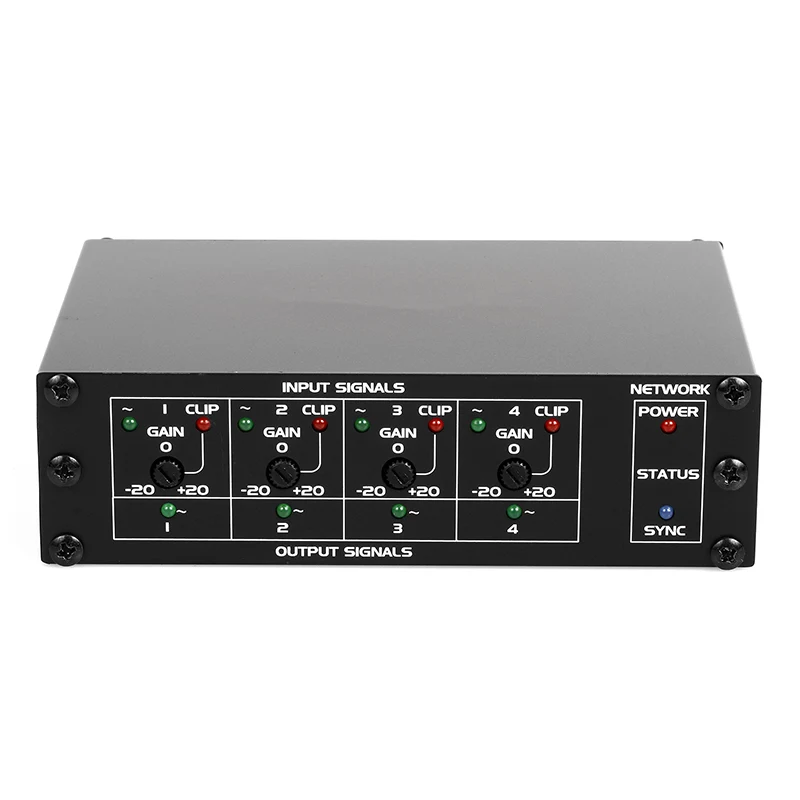

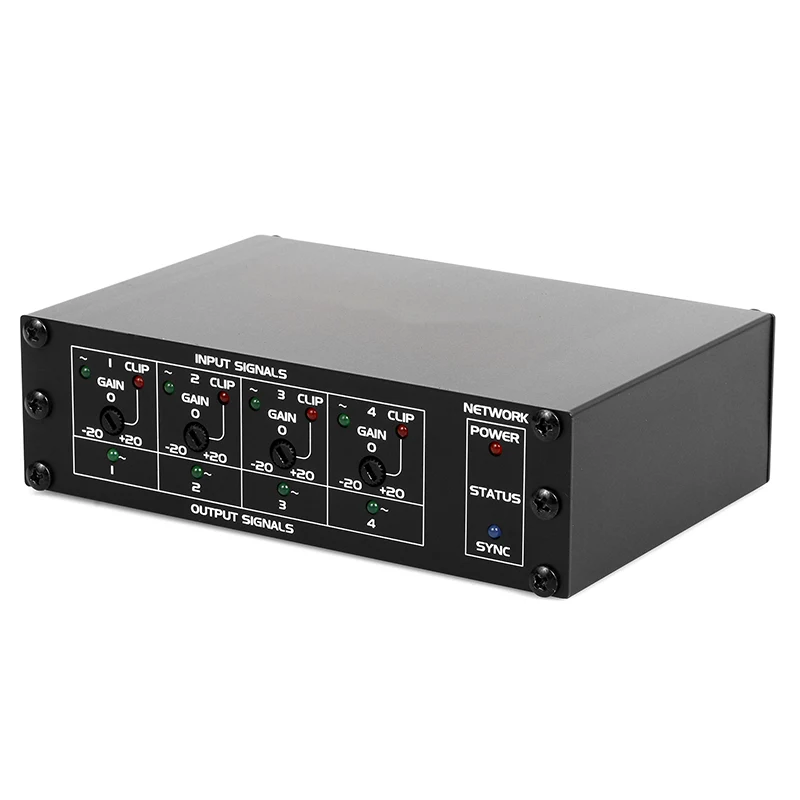

* كل إشارة إدخال الصوت/مؤشر LED على اللوحة الأمامية
* كل إشارة إشارة صوتية على اللوحة الأمامية
* أربعة مستوى خط إخراج صوتي متوازن من شبكة دانتي
*عالية الدقة 24 بت تحول التناظرية إلى الرقمية والرقمية إلى التناظرية
* تشير LEDs إلى حالة متزامنة الطاقة والشبكة
* مدعوم من إمدادات الطاقة 24VDC الخارجية
* العملية العادية مع تبديل الشبكة تمكين POE
|
شبكة دانتي إلى مخرجات مستوى الخط |
|
|
المخرجات |
كتلة طرفية قابلة للفصل 5p ، متوازنة/غير متوازنة |
|
مستوى الإخراج |
-10 DBU الاسمية |
|
مستوى الإخراج |
+10 DBU الحد الأقصى |
|
جهد الإخراج: |
+20DBU (@ 0DB كسب الإخراج) |
|
مقاومة الإخراج |
150 _ متوازنة ؛ 75 _ غير متوازن |
|
استجابة التردد |
20 هرتز إلى 20 كيلو هرتز (± 0.5 ديسيبل) |
|
thd+n |
<0.1 ٪ |
|
ضوضاء |
<-75dB |
|
كروسستال |
<85 ديسيبل (20 هرتز إلى 20 كيلو هرتز) |
|
مدخلات الميكروفون/الخط إلى شبكة دانتي |
|
|
مدخلات الميكروفون |
|
|
المدخلات |
7 دبوس يورو محطة ، متوازنة |
|
يكسب |
ميكروفون المكثف: 40 ديسيبل |
|
الميكروفون الديناميكي |
60 ديسيبل |
|
مستوى الإدخال لـ +4 DBU |
-36 DBU (المكثف) |
|
|
-56 DBU (ديناميكي) |
|
|
-36 DBU (الحد الأقصى) |
|
مقاومة المدخلات |
40 __ |
|
قوة الوهمية |
48 v |
|
استجابة التردد |
20 هرتز إلى 20 كيلو هرتز (± 0.5 ديسيبل) |
|
thd+n |
<0.1 ٪ |
|
الضوضاء أدناه +4 DBU |
<-70 ديسيبل |
|
CMRR |
> 70 ديسيبل (50 هرتز إلى 120 هرتز) |
|
الحديث المتحدث |
<70 ديسيبل (20 هرتز إلى 20 كيلو هرتز) |
|
مدخلات الخط |
|
|
المدخلات |
7 دبوس يورو محطة ، متوازنة |
|
مستوى الإدخال لـ +4 DBU |
+4 DBU (متوازن) ؛ -10 DBV (غير متوازن) |
|
مقاومة المدخلات |
> 40 _ |
|
استجابة التردد |
20 هرتز إلى 20 كيلو هرتز (± 0.5 ديسيبل) |
|
thd+n |
<0.1 ٪ |
|
الضوضاء أدناه +4 DBU |
<-75 ديسيبل |
|
CMRR |
> 60 ديسيبل (50 هرتز إلى 120 هرتز) |
|
الحديث المتحدث |
<75 ديسيبل (1 كيلو هرتز ، أي خط لأي قناة ميكروفون) ، |
|
|
<70 ديسيبل (20 هرتز إلى 20 كيلو هرتز) |
|
غرفة أعلى +4 DBU |
> 18 ديسيبل |
|
قناة دانتي |
|
|
أجهزة الإرسال/أجهزة الاستقبال |
2/2 |
|
معدل النقل |
100 ميغابت في الثانية |
|
دقة |
16/24/32 بت |
|
معدل أخذ العينات |
44.1 كيلو هرتز ، 48 كيلو هرتز. |
|
واجهة دانتي |
RJ45 جاك |
|
اتصالات الطاقة |
2 PIN Euro Terminal ، Power Jack |
|
متطلبات الطاقة |
24 VDC @ 180 Ma بالإضافة إلى أحمال فانتوم متصلة ، أو Poe |
|
أبعاد |
143 مم (W) × 45 مم (H) × 93 مم (د) |
|
وزن |
0.7 كجم |

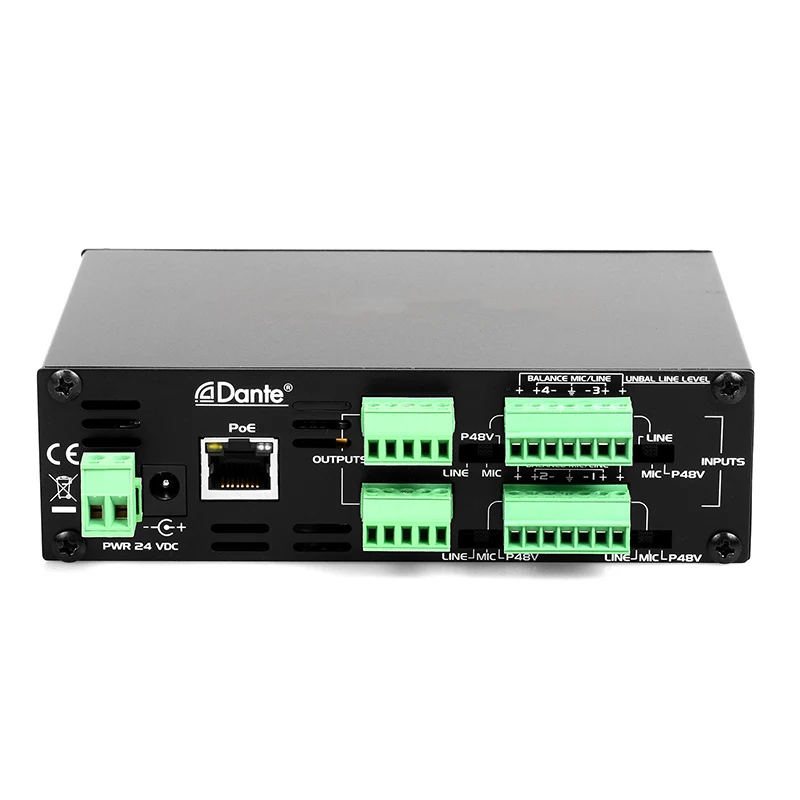

1. حجم الخط: كسب التحكم لمستوى الإخراج.
2. إدخال محطة اليورو: تلقي إشارة الصوت إلى شبكة Dante.
3. منفذ RJ-45: استخدام كابل CAT5 للاتصال بشبكة Dante.
ملاحظة: يحتاج مفتاح Ethernet إلى امدادات الطاقة POE.
4. Sync LED: يشير إلى حالة شبكة Dante.
مدخلات 4CH Dante 4MIC/LINE هي واجهة صوتية احترافية تعتمد على بروتوكول شبكة Dante ، ودعم 4 مدخلات ميكروفون/خط و 4 مخرجات. تتمثل الميزات الأساسية في نقل الإشارات الصوتية ذات الجودة العالية ذات الكلية المنخفضة من خلال شبكات IP ، وهي مناسبة للسيناريوهات التي تتطلب الأسلاك المرنة أو ناقل الحركة عن بُعد أو تكامل الصوت متعدد القنوات.
1. الصوت المباشر: مربع المرحلة الموزعة: ضع الواجهة بالقرب من المسرح ، ونقل إشارات ميكروفون/أداة متعددة (مثل الطبول ، الغناء) إلى الخلاط على مسافة طويلة عبر شبكة دانتي لتجنب التداخل من الكابلات التناظرية الطويلة.
المراقبة متعددة المناطق: يمكن 4 مخرجات إرسال إشارات مختلطة مختلفة لتنظيم مكبرات الصوت أو أنظمة إرجاع الأذن لتلبية احتياجات الموسيقيين المخصصة للموسيقيين.
2. إنتاج البث/البث: غرفة الإنتاج عن بُعد: في الاستوديو أو الملعب الرياضي ، يتم نقل 4 ميكروفونات المقابلة أو صوت المعلق إلى غرفة التحكم في الوقت الفعلي من خلال شبكة Dante ، ويمكن توصيل نهاية الإخراج بجهاز تسجيل أو مشفر مباشر.
النسخة الاحتياطية المتكررة: يدعم تصميم منفذ الشبكة المزدوج من Dante التبديل النشط والاستعداد لضمان موثوقية مستوى البث.
3. يمكن أيضًا استخدام مدخلات 4MC Dante 4MIC/الخط × 4 المخرجات في نظام المؤتمرات الصوتية: في غرف المؤتمرات الكبيرة ، تربط واجهة الإدخال ميكروفونات سطح المكتب المتعددة أو الميكروفونات المتوفرة ، وتدفع نهاية المخرجات مكبر الصوت في السقف ، ويتم توجيه الإشارة بمرونة من خلال برنامج وحدة التحكم في Dante.
4. أماكن التعليم مناسبة: يمكن إرسال إشارات ميكروفون المحاضر والطالب في الفصل الدراسي إلى غرفة التحكم المركزية عبر الشبكة ، وتتصل نهاية الإخراج بنظام التسجيل والبث أو البث الجامعي.
