DWP22L هي لوحة واجهة Dante عالية الجودة لتحويل قناتين Dante إلى مخرجات صوتية تماثلية ، ومدخلتين صوتيتين تماثلين لشبكة Dante. DWP22L-US مصمم لتناسب مربع خلفي نمط مزدوج النمط. DWP22L-EU مصممة لتناسب مربع الخلفي التثبيت الأوروبي.
DAP22L Dante Interface MIC/Line 2 Inports Multi 2 مخرجات تستخدم ببساطة كبل CAT5 لتوصيل منفذ RJ45 بمفتاح Ethernet ، واستخدام "وحدة تحكم Dante" لتوجيه الكمون المنخفض للإشارة إلى/من الأجهزة الأخرى التي تتصل بالفعل على شبكة Dante نفسها.
إدخال واحد من الميكروفون/السطر XLR وإدخال واحد صغير على اللوحة الأمامية
يتم تلخيص إدخال mini-jack لإشارة أحادية
يحول MIC أو إشارات الصوت إلى شبكة Dante
الميكروفون/السطر يمكن اختياره لإدخال XLR
طاقة فانتوم 48 فولت القابلة للتبديل لإدخال MIC XLR
كسب ميكروفون/خط قابلة للتعديل من -20 ديسيبل إلى +20 ديسيبل لكل قناة إدخال
مخرجات إشارة صوتية من شبكة دانتي على اللوحة الخلفية
كل إشارة إدخال الصوت/مؤشر LED على اللوحة الجانبية
دقة عالية 24 بت تحول التناظرية إلى الرقمية والرقمية إلى التناظرية
تشير المصابيح إلى حالة الطاقة والشبكة على اللوحة الجانبية
الطاقة على إيثرنت (POE) أو 24VDC إمدادات الطاقة
يوفر جودة عالية من مضخم السليم للميكروفونات
جودة صوت ممتازة مع ضوضاء منخفضة
|
مدخلات الميكروفون/الخط إلى شبكة دانتي |
|
|
مدخل: |
XLR (أنثى) ، استريو مصغرة (L ، ص) |
|
نطاق الكسب |
-20 ~ +20 |
|
مقاومة المدخلات |
> 2.5K_ (XLR MIC) ،> 5K_ (خط XLR) ،> 50K_ (mini-jack) |
|
قوة الوهمية |
48 V يمكن التبديل |
|
استجابة التردد |
20 هرتز إلى 20 كيلو هرتز (± 0.5 ديسيبل) |
|
thd+n |
<0.1 ٪ |
|
الضوضاء أدناه +4 DBU |
<-70 ديسيبل |
|
CMRR |
> 65 ديسيبل (50 هرتز إلى 120 هرتز) |
|
شبكة دانتي لخط المخرجات |
|
|
المخرجات |
5p ، كتلة طرفية متوازنة/غير متوازنة ، قابلة للفصل (الإخراج 1/2) |
|
مستوى الإخراج |
-10 DBU الاسمية (الخط) |
|
مستوى الإخراج |
+10 DBU الحد الأقصى |
|
جهد الخرج |
+20DBU (@ 0DB كسب الإخراج) |
|
مقاومة الإخراج |
150_Balanced ؛ 75_Unbalanced |
|
استجابة التردد |
20 هرتز إلى 20 كيلو هرتز (± 0.5 ديسيبل) |
|
thd+n |
T <0.1 ٪ |
|
ضوضاء |
<-80dB |
|
الحديث المتحدث |
<85 ديسيبل (20 هرتز إلى 20 كيلو هرتز |
|
قناة دانتي |
|
|
أجهزة الإرسال/أجهزة الاستقبال |
2/2 |
|
معدل النقل |
100 ميغابت في الثانية |
|
دقة |
16/24/32 بت |
|
معدل أخذ العينات |
44.1 كيلو هرتز ، 48 كيلو هرتز. |
|
واجهة دانتي |
RJ45 جاك |
|
اتصالات الطاقة |
2 دبوس محطة اليورو |
|
متطلبات الطاقة |
24 VDC @ 180 Ma بالإضافة إلى أحمال فانتوم متصلة ، أو Poe |
|
البعد |
116mm(W) × 114.5mm(H) × 53.1mm(D) – DWP22L-US 87 مم (W) × 875 مم (H) × 53.1 مم (D)-DWP22L-EU |
|
الوزن: 0.36 كجم-DWP22L-US |
الوزن: 0.36 كجم-DWP22L-US 0.28 كجم-DWP22L-EU |

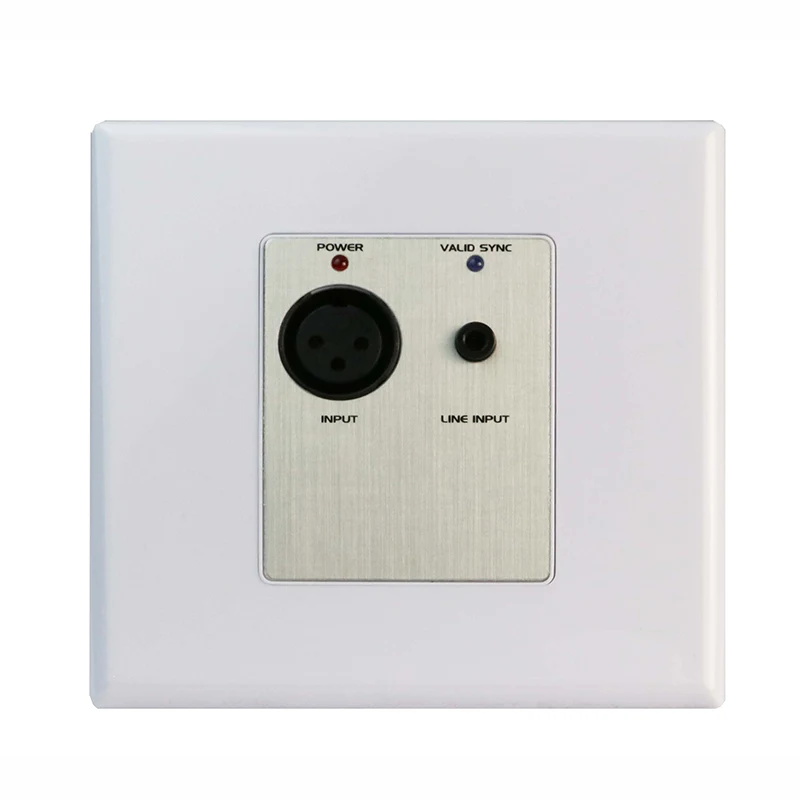

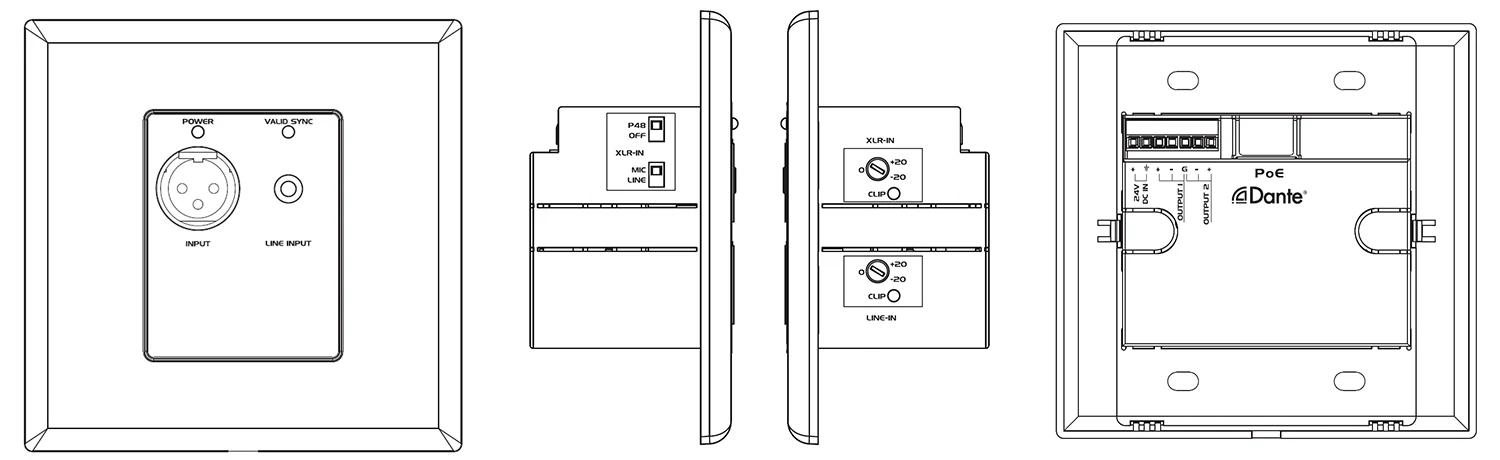

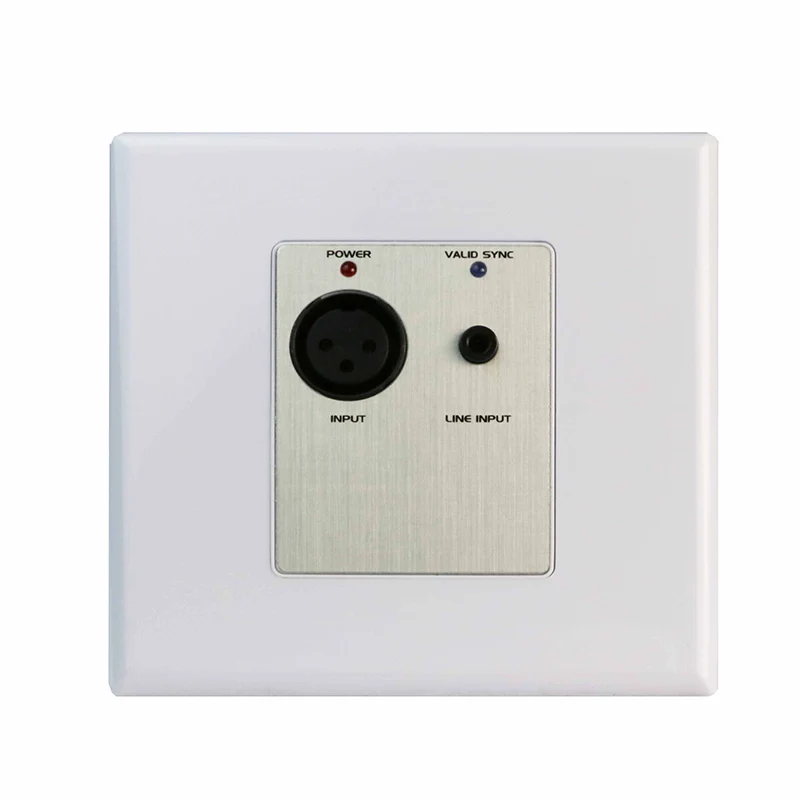

1. إدخال XLR ، قبول إشارة الصوت MIC أو خط.
2. 3.5mm Mini Jack Inport ، يقبل إشارة الصوت.
3. مؤشر LED الكهربائي.
4. Sync LED يشير إلى حالة شبكة Dante
5. محدد إدخال XLR
السطر: يقبل مصدر خط متوازن أو غير متوازن.
الميكروفون: يقبل إشارة الميكروفون الديناميكي أو المكثف.
P48V: يوفر طاقة فانتوم 48 فولت عند توصيل ميكروفون المكثف.
6. التحكم في كسب المدخلات: اضبط مستوى كسب إشارة الإدخال على كل قناة إدخال.
7. مؤيد Clip LED على كل قناة إدخال.

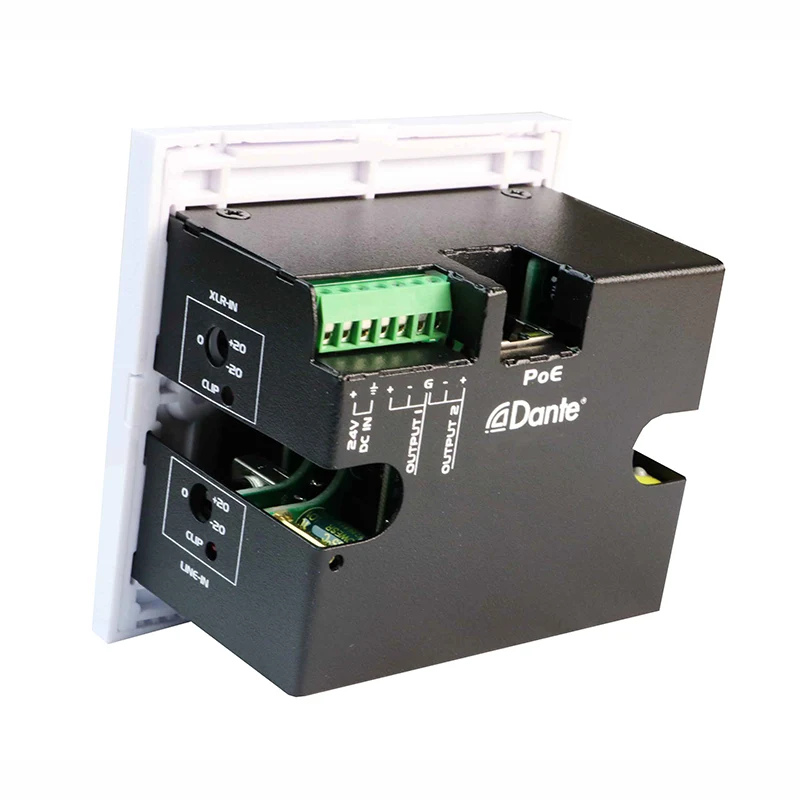

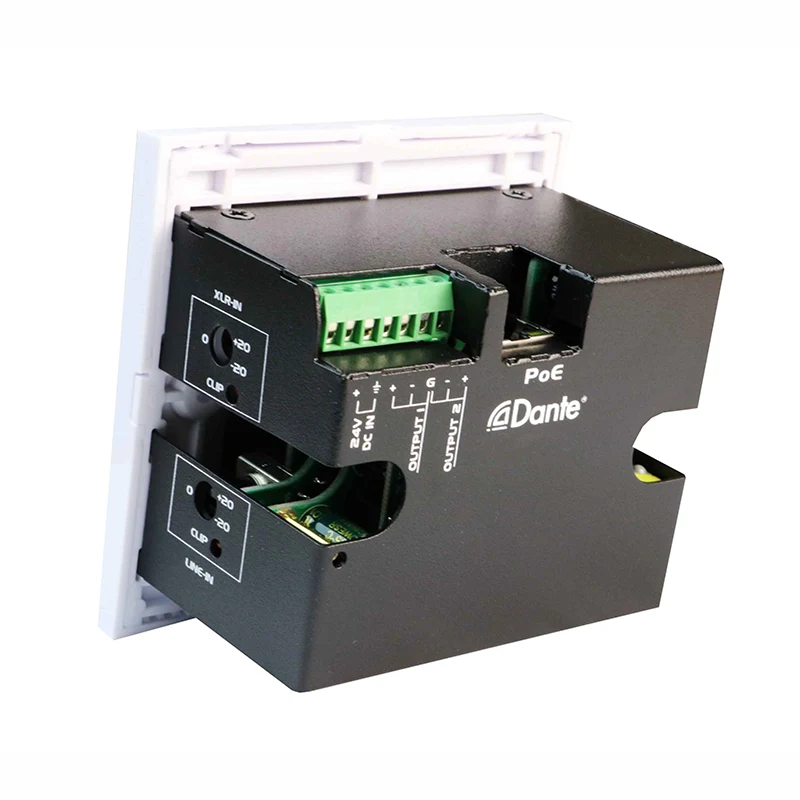

8. مخرجات محطة اليورو: يحول قناتين Dante إلى مخرجات الخط التماثلي.
9. منفذ RJ45: استخدام كابل CAT5 للاتصال بشبكة Dante.
ملاحظة: عند استخدام مفتاح الشبكة الممكّن من POE ، يمكن تشغيل DWP22L وتشغيله من POE.
10. الطاقة: قم بتوصيل DC 24V إلى 2P كتلة طرفية أو مقبس إدخال DC.
ملاحظة: إذا كان كل من DC 24V و POE حاضرين لـ DWP22L ، فستعمل الوحدة من DC 24V. وعند إزالة DC 24V ، ستتحول الطاقة إلى POE Power تلقائيًا.
تعد لوحة واجهة 2Ch Dante Interface 2 MIC/LINE INPOTSS مثالية لتطبيقات الصوت الاحترافية ، مثل غرف المؤتمرات ، وإعدادات الصوت الحية ، واستوديوهات البث ، وأنظمة AV المثبتة ، حيث يلزم موثوقة من Dante-to-Analog والتحول التناظري إلى الدانتي في عامل شكل مضغوط وخالي من الرف. يسمح تصميمه المثبت على الحائط بتكامل نظيف وفعال في بيئات مختلفة مع الحفاظ على أداء صوتي عالي الجودة.
