DB0202 عبارة عن مخرجات متعددة خطوط خطية ممتازة لتحويل قناتين Dante إلى مخرجات صوتية تماثلية ، واثنين من المدخلات الصوتية التماثلية إلى شبكة Dante.
ما عليك سوى استخدام كبل CAT5 لتوصيل منفذ RJ45 بمفتاح Ethernet ، واستخدام "Dante Controller" لتوجيه الكمون المنخفض للإشارة إلى/من الأجهزة الأخرى التي تتصل بالفعل على شبكة Dante نفسها. جنبا إلى جنب مع Dante DSP لدينا ، دانتي ميكروفون ، دانتي مكبر الصوت.
* يوفر واجهة Dante لمدخلتين / مخرجات
* تتحول قناتان ميكروفون أو قنوات صوتية قياسية إلى شبكة دانتي
* ميكروفون/سطر يمكن اختياره في كل إدخال
*السيطرة على كل إدخال
* اكتساب التحكم في قنوات الإخراج
* يوفر طاقة فانتوم 48 فولت لكل إدخال ميكروفون مكثف
* يقبل مدخلات إشارة متوازنة أو غير متوازنة

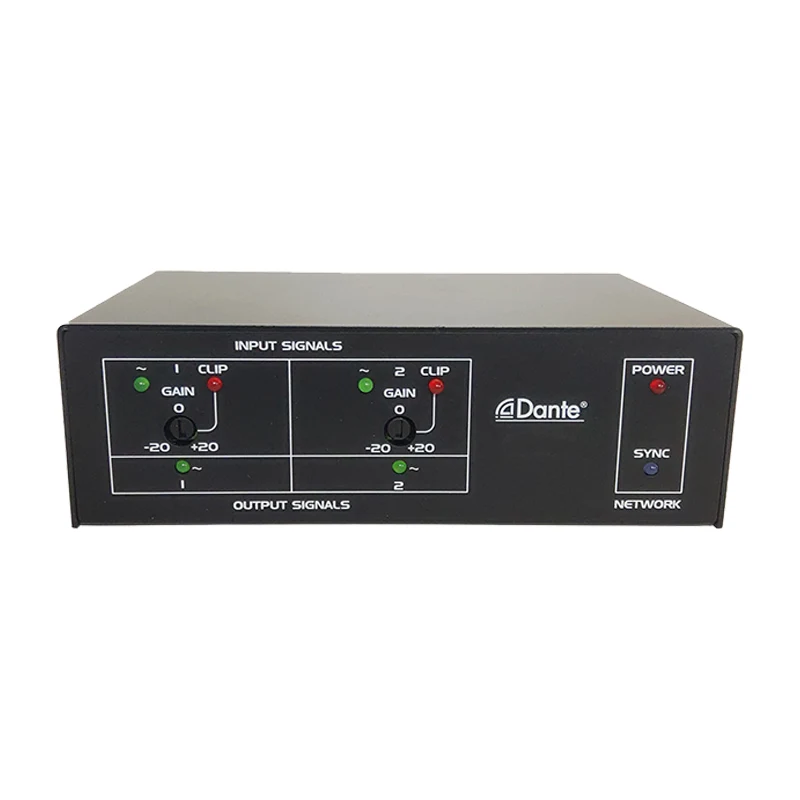

* كل إشارة إدخال الصوت/مؤشر LED على اللوحة الأمامية
* كل إشارة إشارة صوتية على اللوحة الأمامية
* مستوى خط إخراج الصوت المتوازن من شبكة دانتي
* عالية الدقة 24 بت تحول التناظرية إلى الرقمية والرقمية إلى التناظرية
* تشير LEDs إلى حالة متزامنة الطاقة والشبكة
* مدعوم من إمدادات الطاقة 24VDC الخارجية
* العملية العادية مع تبديل الشبكة تمكين POE
|
شبكة دانتي إلى مخرجات مستوى الخط |
|
|
المخرجات |
كتلة طرفية قابلة للفصل 5p ، متوازنة/غير متوازنة |
|
مستوى الإخراج |
-10 DBU الاسمية |
|
مستوى الإخراج |
+10 DBU الحد الأقصى |
|
جهد الإخراج: |
+20DBU (@ 0DB كسب الإخراج) |
|
مقاومة الإخراج |
150 _ متوازنة ؛ 75 _ غير متوازن |
|
استجابة التردد |
20 هرتز إلى 20 كيلو هرتز (± 0.5 ديسيبل) |
|
thd+n |
<0.1 ٪ |
|
ضوضاء |
<-75dB |
|
كروسستال |
<85 ديسيبل (20 هرتز إلى 20 كيلو هرتز) |
|
مدخلات الميكروفون/الخط إلى شبكة دانتي |
|
|
مدخلات الميكروفون |
|
|
المدخلات |
7 دبوس يورو محطة ، متوازنة |
|
يكسب |
ميكروفون المكثف: 40 ديسيبل |
|
الميكروفون الديناميكي |
60 ديسيبل |
|
مستوى الإدخال لـ +4 DBU |
-36 DBU (المكثف) |
|
|
-56 DBU (ديناميكي) |
|
|
-36 DBU (الحد الأقصى) |
|
مقاومة المدخلات |
40 __ |
|
قوة الوهمية |
48 v |
|
استجابة التردد |
20 هرتز إلى 20 كيلو هرتز (± 0.5 ديسيبل) |
|
thd+n |
<0.1 ٪ |
|
الضوضاء أدناه +4 DBU |
<-70 ديسيبل |
|
CMRR |
> 70 ديسيبل (50 هرتز إلى 120 هرتز) |
|
الحديث المتحدث |
<70 ديسيبل (20 هرتز إلى 20 كيلو هرتز) |
|
مدخلات الخط |
|
|
المدخلات |
7 دبوس يورو محطة ، متوازنة |
|
مستوى الإدخال لـ +4 DBU |
+4 DBU (متوازن) ؛ -10 DBV (غير متوازن) |
|
مقاومة المدخلات |
> 40 _ |
|
استجابة التردد |
20 هرتز إلى 20 كيلو هرتز (± 0.5 ديسيبل) |
|
thd+n |
<0.1 ٪ |
|
الضوضاء أدناه +4 DBU |
<-75 ديسيبل |
|
CMRR |
> 60 ديسيبل (50 هرتز إلى 120 هرتز) |
|
الحديث المتحدث |
<75 ديسيبل (1 كيلو هرتز ، أي خط لأي قناة ميكروفون) ، |
|
|
<70 ديسيبل (20 هرتز إلى 20 كيلو هرتز) |
|
غرفة أعلى +4 DBU |
> 18 ديسيبل |
|
قناة دانتي |
|
|
أجهزة الإرسال/أجهزة الاستقبال |
2/2 |
|
معدل النقل |
100 ميغابت في الثانية |
|
دقة |
16/24/32 بت |
|
معدل أخذ العينات |
44.1 كيلو هرتز ، 48 كيلو هرتز. |
|
واجهة دانتي |
RJ45 جاك |
|
اتصالات الطاقة |
2 PIN Euro Terminal ، Power Jack |
|
متطلبات الطاقة |
24 VDC @ 180 Ma بالإضافة إلى أحمال فانتوم متصلة ، أو Poe |
|
أبعاد |
143 مم (W) × 45 مم (H) × 93 مم (د) |
|
وزن |
0.7 كجم |

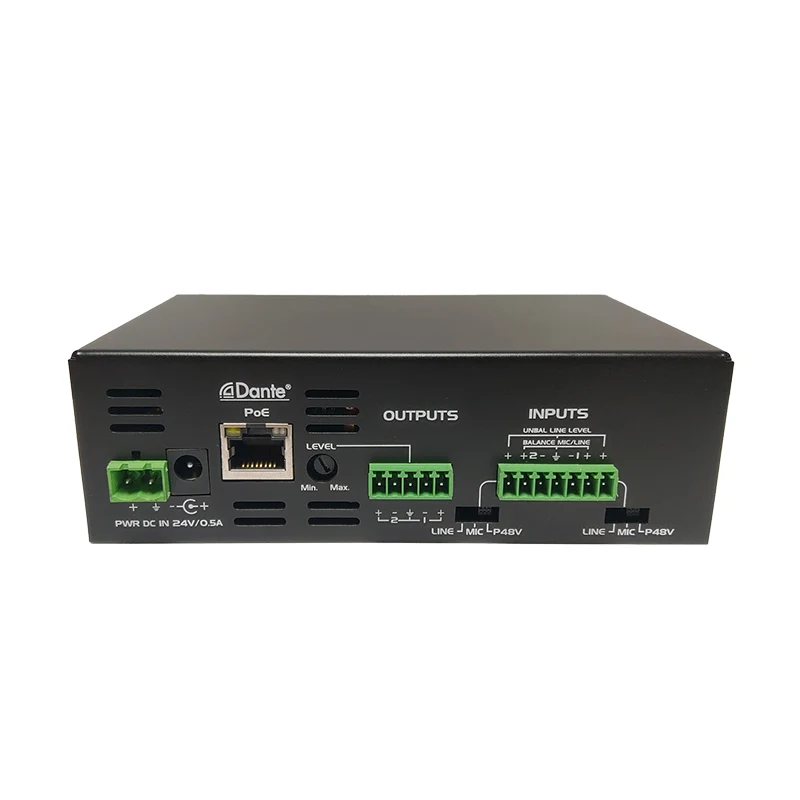

1. حجم الخط: كسب التحكم لمستوى الإخراج.
2. إدخال محطة اليورو: تلقي إشارة الصوت إلى شبكة Dante.
3. منفذ RJ-45: استخدام كابل CAT5 للاتصال بشبكة Dante.
ملاحظة: يحتاج مفتاح Ethernet إلى امدادات الطاقة POE.
4. Sync LED: يشير إلى حالة شبكة Dante.

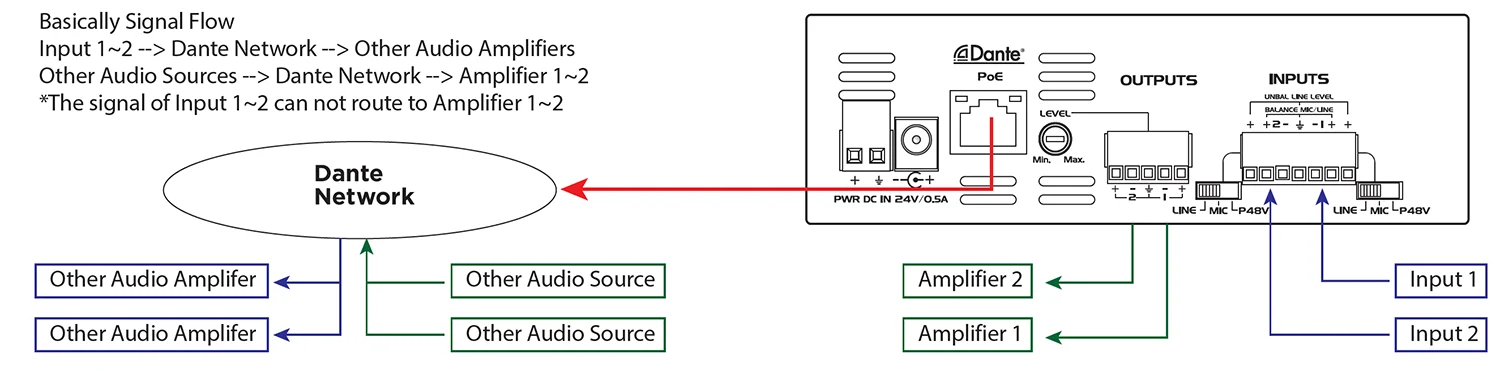

مدخلات 2Ch Dante 2 MIC/LINE يمكن استخدام المخرجات في نظام مؤتمرات AV للشركات.
المزايا: يمكن أن يتكامل سلسًا مع شبكات Dante AV الحالية ويزيل الكابلات التناظرية لركض إشارة المسافات الطويلة.
