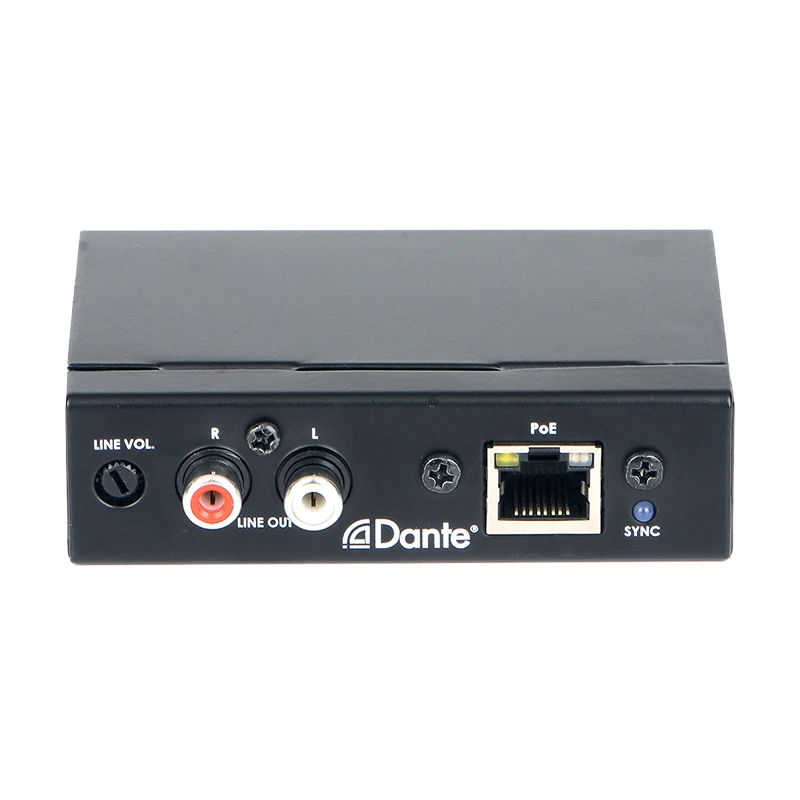

إن مربع DR22 Dante هو واجهة صوتية مدمجة من Dante-to-Aanalog تتلقى قناتين من الصوت الرقمي عبر شبكة Dante وتحولها إلى مخرجات استريو (RCA) التناظرية. تكامل شبكة Dante: ببساطة قم بتوصيل DR22 بمفتاح Ethernet عبر كابل CAT5/CAT6 قياسي (RJ45).
الصوت المنخفض للتشكيل: استخدام برنامج Dante Controller ، أو توجيه الصوت بسلاسة من أي جهاز يدعم Dante (على سبيل المثال ، الخلاطات ، المعالجات ، أو الميكروفونات) على نفس الشبكة إلى DR22 التناظرية التناظرية.
واجهة دانتي لإدخال الصوت.
RCA الإخراج الرافعات على اللوحة الأمامية.
يحول إشارة الصوت Dante إلى مستوى خط غير متوازن. التحكم في كسب الإخراج على اللوحة الأمامية
معدلات عينة Dante القابلة للاختيار: 44.1 كيلو هرتز ~ 96 كيلو هرتز. عالية الدقة الرقمية إلى طاقة التحويل التناظرية على Ethernet (POE).
صوتية ممتازة
|
خط خارج |
RCA ، غير متوازن |
|
مقاومة الإخراج |
40 |
|
مستوى الإخراج |
-10 DBU الاسمية |
|
مستوى الإخراج |
+10 DBU الحد الأقصى |
|
جهد الخرج |
+20DBU (@ 0DB كسب الإخراج) |
|
استجابة التردد |
20 هرتز إلى 20 كيلو هرتز (+/- 2DB) |
|
thd+n |
<0.06 ٪ @ 1KHz |
|
s/n |
95db @ 1khz (مرجح) |
|
النطاق الديناميكي |
100dB (-60dBFS A مرجح) |
|
قناة دانتي |
|
|
أجهزة الإرسال/أجهزة الاستقبال |
2/2 |
|
معدل النقل |
100 ميغابت في الثانية |
|
دقة |
16/24/32 بت |
|
معدل أخذ العينات |
44.1 كيلو هرتز ، 48 كيلو هرتز ، 88.2 كيلو هرتز ، 96 كيلو هرتز. |
|
واجهة دانتي |
RJ-45 جاك |
|
مزود الطاقة |
الناس ، 52 ولكن |
|
أبعاد |
92.5 مم (W) × 25.2 مم (H) × 68.2 مم (د) |
|
وزن |
190 جم |
DR22 هو خط صوتي RCA إخراج Dante واجهة. تحولها إشارات الصوت الرقمية Dante إلى مخرجات على مستوى الخط التناظري (RCA) ، مما يتيح التكامل السلس بين شبكات الصوت الحديثة القائمة على IP والأنظمة التناظرية القديمة. يمكن استخدامه في التطبيق البري:
1. الصوت الحية والأداء
مراقبة المرحلة: تغذية صوت شبكة Dante (على سبيل المثال ، إشارات الشاشة المختلطة من وحدة تحكم رقمية) إلى مضخمات المرحلة التناظرية أو مكبرات الصوت التي تعمل بالطاقة عبر مدخلات RCA.
أنظمة النسخ الاحتياطي: قدم تغذية تمثيلية آمنة من شبكة Dante إلى أنظمة PA الطوارئ أو خلاطات النسخ الاحتياطي.
2. البث والتدفق
مراقبة الاستوديو: Route Dante Audio (على سبيل المثال ، خلاصات البرنامج أو MICs الحية) لشاشات الاستوديو التناظرية أو سماعات الرأس مع مدخلات RCA.
تكامل المعدات القديمة: قم بتوصيل لوحات المفاتيح البث المستندة إلى Dante بالمسجلات الأقدم أو الطوابق الشريطية أو المعالجات التناظرية.
3. الشركات والضيافة من
موسيقى الخلفية: توزيع صوت شبكة Dante (على سبيل المثال ، بث الموسيقى أو الإعلانات) على مكبرات الصوت التناظرية في الضغط أو المطاعم أو المناطق الفندقية.
أنظمة المؤتمرات: أرسل خلاصات الميكروفون Dante إلى أجهزة التسجيل التناظرية أو أنظمة PA الصغيرة.
4. تكامل المنزل والمستهلك
Hi-Fi Systems: Play Dante Network Audio (على سبيل المثال ، من جهاز كمبيوتر أو خلاط يدعم Dante) عبر Stereos المنزلي ، أو أجهزة الاستقبال ، أو مكبرات الصوت القديمة مع مدخلات RCA.
الصوت متعدد الغرف: قم بتمديد صوت Dante إلى مكبرات صوت تمثيلية في غرف غير شبكية.
5. لافتات البيع بالتجزئة والرقم الرقمي
صوت المنطقة: قم بتسليم الإعلانات التي تديرها Dante أو خلاصات الموسيقى إلى مكبرات الصوت السقف التناظرية أو مشغلات الصوت المستقلة.
6. بيت العبادة
خلاصات مكبر الصوت عبر الأقمار الصناعية: تحويل الصوت الموزعة Dante للشرفة التناظرية أو مكبرات الصوت في مساحة الفائض.
التوافق القديم: جسور شبكات دانتي الحديثة مع التناظرية.
انخفاض الكمون: Dante يضمن نقل الصوت المتزامن وعالي الجودة.
الأسلاك المبسطة: يحل محل الكابلات التناظرية الضخمة المتعددة مع اتصال Ethernet واحد.
مثال الإعداد:
قم بتوصيل الواجهة بشبكة Dante عبر مفتاح Ethernet.
استخدم وحدة التحكم Dante لتوجيه قنوات الصوت إلى الواجهة.
تصحيح مخرجات RCA إلى مكبرات الصوت أو المسجلات أو مكبرات الصوت.
