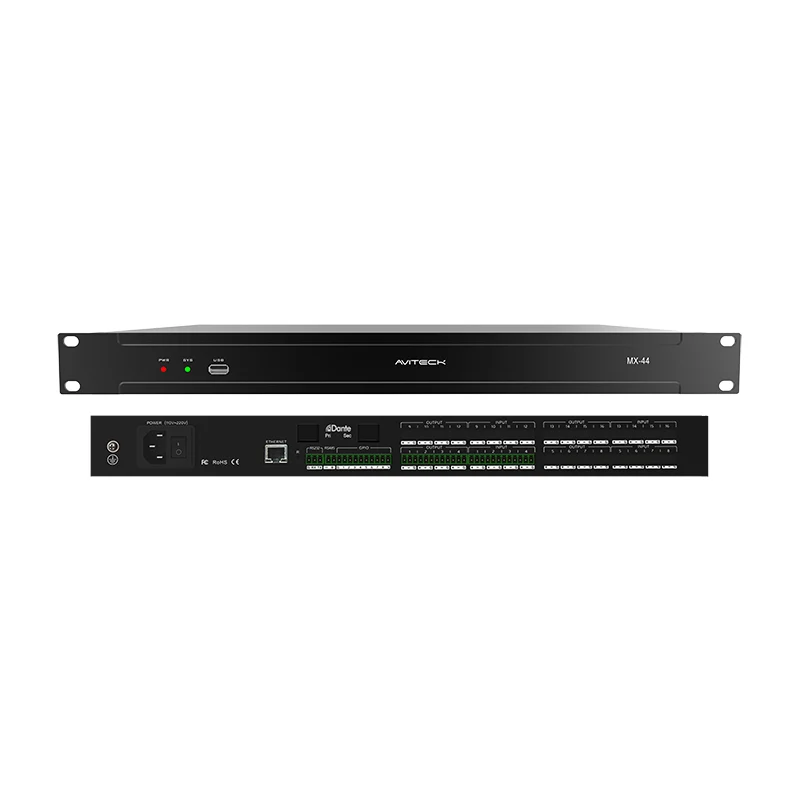

A مصفوفة الصوت الرقميةيقوم النظام بتوجيه الصوت من مدخلات متعددة إلى مخرجات محددة، مما يسمح لمصادر صوت مختلفة بخدمة مناطق أو مجموعات مكبرات صوت مختلفة. اعتمادًا على الطراز، قد يوفر النظام أيضًا معالجة الإشارات الرقمية (DSP)، مثل المعادلة والتأخير والتصفية المتقاطعة والحد. تجعل هذه الوظائف أنظمة المصفوفة مفيدة في قاعات المؤتمرات والمرافق التعليمية وأماكن الضيافة والمباني التجارية وغيرها من تطبيقات الصوت المثبتة.
على الرغم من أن واجهة التحكم والوظائف المتاحة تختلف حسب المنتج، إلا أن سير العمل الأساسي متشابه: التحقق من مسار الإشارة، وتكوين التوجيه، وتعيين المستويات المناسبة، وتطبيق المعالجة المطلوبة فقط، وحفظ التكوين، والتحقق من النظام الكامل. ارجع دائمًا إلى دليل المستخدم الخاص بالطراز المحدد قبل تغيير الإعدادات.
قبل فتح برنامج التحكم، حدد مدخلات النظام ومخرجاته والمعدات المتصلة ومناطق الصوت المقصودة. قد تتضمن المدخلات الميكروفونات أو مشغلات الوسائط أو أجهزة الكمبيوتر أو الصوت المستلم عبر الشبكة. قد تقوم المخرجات بتغذية مكبرات الصوت أو مكبرات الصوت النشطة أو أجهزة التسجيل أو أنظمة الصوت الأخرى.
مسار الإشارة النموذجي هو: مصدر الصوت ← إدخال المصفوفة ← التوجيه / الخلط ← معالجة الإخراج ← مكبر الصوت أو مكبر الصوت النشط. يعتمد الترتيب الدقيق وكتل المعالجة المتاحة على الجهاز.
قبل إجراء التغييرات، تأكد من المدخلات الفعلية أو مدخلات الشبكة التي تتوافق مع كل مصدر والمخرجات التي تغذي كل وجهة. تعمل تسميات القنوات الواضحة على تقليل أخطاء التوجيه أثناء الإعداد والصيانة المستقبلية.
أكمل عمليات التحقق هذه قبل تكوين النظام:
· تأكد من تثبيت المصفوفة ومكبرات الصوت والمصادر واتصالات الشبكة على النحو المنشود.
· التحقق من حالة الطاقة والكابلات والشبكة حيثما أمكن ذلك.
· افتح برنامج التحكم أو واجهة الويب المحددة في دليل المنتج.
· اتصل بالجهاز الصحيح وتأكد من توافق معلومات الجهاز أو القناة المعروضة مع التثبيت.
· أعد تسمية المدخلات والمخرجات بتسميات عملية، مثل "Lecter Mic" أو "PC Audio" أو "Room A" أو "Lobby مكبرات الصوت"، إذا كانت الواجهة تدعم تسمية القناة.
لا تفترض أن كل مصفوفة تستخدم نفس تخطيط البرنامج أو طريقة الاتصال أو أسماء القائمة. اتبع الإرشادات الخاصة بالطراز الدقيق وإصدار البرنامج الثابت.
يحدد توجيه المصفوفة إشارات الإدخال التي سيتم إرسالها إلى أي مخرجات. قد يحتاج مصدر واحد إلى الوصول إلى عدة مناطق، بينما قد تحتاج المصادر الأخرى إلى البقاء معزولة عن غرفة أو وجهة معينة.
1. افتح عرض المصفوفة أو التوجيه في واجهة التحكم بالجهاز.
2. تحديد قنوات الإدخال والإخراج المطلوبة باستخدام التسميات المعدة أثناء الإعداد.
3. قم بتعيين كل مصدر للوجهة المقصودة وفقًا لتصميم النظام.
4. تحقق من أي مستوى متاح للنقاط المتقاطعة، أو مستوى الإرسال، أو التحكم في تمكين التوجيه قبل تمكين المسار.
5. اختبر كل مسار باستخدام مصدر صوت معروف بمستوى منخفض وآمن، وتأكد من وصول الصوت إلى الوجهات المقصودة فقط.
إذا ظهر الصوت في مكبر الصوت الخطأ أو في المنطقة الخطأ، فأعد التحقق من تعيينات التوجيه وتسميات القنوات قبل تغيير التعادل أو معلمات DSP الأخرى.
تساعد بنية الكسب الصحيحة في الحفاظ على إشارة واضحة مع تقليل مخاطر الضوضاء أو التشويه أو القطع. ابدأ بمستويات متحفظة وقم بزيادتها تدريجيًا مع مراقبة مؤشرات الإشارة والاستماع بمستوى صوت مناسب.
اضبط المصدر أو كسب الإدخال بحيث تنتج مادة البرنامج العادية إشارة سليمة دون مؤشرات الحمل الزائد المستمرة. قد تتطلب مصادر الميكروفون والمصادر على مستوى الخط إعدادات إدخال مختلفة؛ استخدم مواصفات المصدر ودليل الجهاز كمراجع.
اضبط مستويات الإخراج لتناسب الأجهزة المتصلة ومنطقة الاستماع المقصودة. تحقق من مستوى الإخراج وأي إعدادات إدخال لمكبر الصوت وعناصر التحكم الخاصة بمكبر الصوت معًا. تجنب التعويض عن مشكلة التوجيه أو الاتصال بمجرد زيادة كسب الإخراج.
إذا كان النظام صامتًا، فتحقق من حالة كتم الصوت، والتوجيه، وتشغيل المصدر، ووجود إشارة الإدخال، ومستوى الإخراج، والمعدات النهائية بهذا الترتيب.
كثيرمصفوفة الصوت الرقميةوتشمل الأنظمة معالجة الإشارات الرقمية (DSP). تختلف الأدوات المتوفرة حسب الطراز، لذا استخدم فقط الوظائف المؤكدة في وثائق المنتج.
يمكن استخدام معالجة الإدخال لضبط مستوى المصدر أو نغمة الصوت، وفي الطرز المدعومة، لتطبيق وظائف أخرى من جانب المصدر. قم بإجراء التغييرات بخطوات صغيرة وقارن النتيجة بالإشارة الأصلية.
تُستخدم معالجة الإخراج بشكل شائع لتخصيص الإشارة لمكبر صوت معين أو منطقة استماع معينة. اعتمادًا على الجهاز، قد يشمل ذلك المعادلة (EQ)، أو التأخير، أو مرشحات التقاطع، أو القطبية، أو الكسب، أو المحدد.
· المساواة: قم بتصحيح المشكلات النغمية الواضحة واتبع إرشادات مكبر الصوت أو تصميم الغرفة؛ تجنب التعزيزات الكبيرة دون سبب واضح.
· التأخير: يُستخدم عندما تكون محاذاة التوقيت مطلوبة بين مكبرات الصوت أو المناطق، والتحقق من النتيجة عن طريق الاستماع أو القياس.
· التقاطع: استخدم الإعدادات المناسبة لنظام مكبر الصوت وترتيب مكبر الصوت؛ يمكن أن تؤدي إعدادات التقاطع غير الصحيحة إلى تقليل الأداء أو المخاطرة بالتلف.
· المحدد: التكوين وفقًا لتصميم النظام ومتطلبات المعدات. لا تفترض أن كل نموذج يقدم نفس الضوابط المحددة.
· التعليقات: تقليل كسب الميكروفون غير الضروري، ومراجعة موضع الميكروفون ومكبر الصوت، واستخدام المعالجة المدعومة فقط كجزء من نهج أوسع للتحكم في التعليقات.
تجنب تغيير معلمات DSP المتعددة في وقت واحد. اضبط وظيفة واحدة، واستمع إلى النتيجة أو قم بقياسها، وقم بتوثيق التغيير قبل الانتقال إلى الوظيفة التالية.
إذا كان النظام يدعم المشهد أو تخزين الإعداد المسبق، فاحفظ التكوين الذي تم التحقق منه حتى يمكن استدعاؤه بعد إعادة التشغيل أو تكييفه مع وضع تشغيل آخر. تختلف خيارات السلوك والتخزين المحددة مسبقًا حسب المنتج.
6. الانتهاء والتحقق من التوجيه والمستويات والمعالجة لحالة الاستخدام المقصودة.
7. احفظ التكوين باستخدام اسم واضح، مثل "الاجتماع القياسي" أو "وضع العرض التقديمي"، إذا كانت التسمية مدعومة.
8. إذا كان الجهاز يسمح بإعدادات مسبقة متعددة، قم بتوثيق الغرض من كل منها ومن هو المصرح له بتعديلها.
9. استرجع الإعداد المسبق المحفوظ وتأكد من أن التوجيه والمستويات والمعالجة تعمل كما هو متوقع.
10. احتفظ بسجل للإعدادات المهمة واحتفظ بنسخة احتياطية حيث يدعمها البرنامج أو الجهاز.
لا تقم بالكتابة فوق تكوين معروف جيدًا حتى يتم التحقق من الاستبدال. إذا كان التحميل المسبق يتصرف بشكل غير متوقع، فراجع دليل النموذج للتأكد من المعلمات التي تم تخزينها واسترجاعها.
بعد التكوين، اختبر مسار الإشارة الكامل من كل مصدر إلى كل وجهة مقصودة. استخدم قائمة مرجعية للتأكد من أن النظام جاهز للتشغيل العادي.
|
يفحص |
ما للتأكيد |
|
إشارة الإدخال |
يتم توصيل كل مصدر وينتج إشارة مستقرة. |
|
التوجيه |
يصل كل مصدر إلى الإخراج أو المنطقة المقصودة. |
|
المستويات |
مستويات التشغيل العادية واضحة ولا تظهر لقطة مستمرة. |
|
إعدادات دي إس بي |
تتوافق المعالجة مع متطلبات مكبر الصوت والتطبيق. |
|
كتم الصوت والتحكم |
تعمل عناصر التحكم في كتم الصوت ومستوى الصوت وعناصر تحكم المستخدم الأخرى كما هو متوقع. |
|
الإعدادات المسبقة |
يمكن استدعاء التكوينات المحفوظة والتحقق منها. |
|
التوثيق |
يتم تسجيل تسميات القناة والتكوين النهائي. |
لا يوجد مخرج صوت: تحقق من تشغيل المصدر، وإشارة الإدخال، وتعيينات التوجيه، وحالة كتم الصوت، ومستوى الإخراج، والكابلات، ومضخم الصوت السفلي أو طاقة مكبر الصوت.
يصل الصوت إلى المنطقة الخطأ: تحقق من نقاط تقاطع المصفوفة وتسميات الإدخال/الإخراج. قم بتأكيد التوصيلات المادية وفقًا لخطة التثبيت.
صوت مشوه أو مقطوع: قم بتقليل الكسب المفرط للمصدر أو الإدخال أو الإخراج أو مكبر الصوت. تحقق من مؤشرات الإشارة في كل مرحلة بدلاً من خفض الإخراج النهائي فقط.
ردود الفعل الصوتية: قم بمراجعة موضع الميكروفون واتجاه مكبر الصوت وكسب الميكروفون وصوتيات الغرفة. استخدم EQ أو الأدوات المدعومة الأخرى بعناية؛ المعالجة وحدها قد لا تحل السبب الأساسي.
لا يمكن لبرنامج التحكم الاتصال: تحقق من الجهاز المحدد، واتصال الشبكة، وتكوين IP حيثما أمكن، وأي متطلبات وصول موضحة في الدليل.
لا يؤدي الإعداد المسبق إلى استعادة الإعداد المتوقع: تحقق من حفظ الإعداد المسبق المحدد بشكل صحيح والمعلمات التي يخزنها النموذج. قارن مع التكوين الأساسي الموثق.
للحصول على نتائج قابلة للتكرار، اتبع نفس التسلسل عند تشغيل نظام جديد أو إجراء تغيير كبير في التكوين:
11. مراجعة تصميم النظام وتحديد جميع المدخلات والمخرجات.
12. تأكد من اتصال الجهاز وتصنيف القنوات.
13. تكوين واختبار توجيه المصفوفة.
14. تعيين مستويات الإدخال والإخراج.
15. قم بتطبيق معالجة DSP التي يتطلبها التطبيق فقط.
16. احفظ إعدادًا مسبقًا مسمىًا بشكل واضح إذا كان مدعومًا.
17. قم بإجراء اختبار كامل من المصدر إلى الوجهة وقم بتوثيق الإعدادات النهائية.
تركز المصفوفة على توجيه المدخلات المتعددة إلى مخرجات متعددة. اعتمادًا على تصميمه، قد يوفر أيضًا وظائف الخلط وDSP. يتم تنظيم الخلاط التقليدي عمومًا حول خلط القنوات وسير عمل الناقل المختلط، على الرغم من أن المنتجات الحديثة يمكن أن تتداخل في الوظائف.
ليس بالضرورة. تحتفظ العديد من الأجهزة بالإعدادات أو توفر استدعاءًا محددًا مسبقًا، لكن سلوك بدء التشغيل ووظائف الذاكرة تعتمد على الطراز المحدد. تحقق من الدليل واختبر سلوك دورة الطاقة المتوقع أثناء التشغيل.
تدعم العديد من أنظمة المصفوفة توجيه مصدر واحد إلى أكثر من مخرج واحد. قم بتأكيد خيارات التوجيه المتاحة وأي عناصر تحكم في المستوى في النموذج المحدد.
قد توفر المصفوفة معالجة تساعد في إدارة الصوت، ولكن التحكم في ردود الفعل يعتمد أيضًا على موضع الميكروفون ومكبر الصوت، وبنية الكسب، وصوتيات الغرفة، وتصميم النظام. لا تفترض أن المصفوفة تزيل التعليقات تلقائيًا.
لا. إن سير العمل الأساسي متشابه، لكن المدخلات المدعومة ووظائف المعالجة وبرامج التحكم والسلوك المحدد مسبقًا ونطاقات المعلمات تختلف حسب الطراز. استخدم دائمًا الوثائق الخاصة بالجهاز المحدد.
اكتشف صوت FHBمصفوفة الصوت الرقميةمنتجات لتصميمات الأنظمة التي تتطلب توجيهًا مرنًا للإدخال إلى الإخراج والتحكم المركزي في الصوت. اعتمادًا على المشروع، قد تتضمن الموضوعات ذات الصلة معالجة مدخلات ومخرجات DSP، وأنظمة الصوت في غرفة الاجتماعات، وتكامل الصوت عبر الشبكة.
يبدأ اختيار نظام المصفوفة الصحيح وتكوينه بشكل صحيح بفهم عدد ونوع مصادر الصوت ومناطق الإخراج ومتطلبات التحكم واحتياجات المعالجة. اتصل بـ Shenzhen FHB Audio لمناقشة طلبك وتحديد الحل المناسب.
