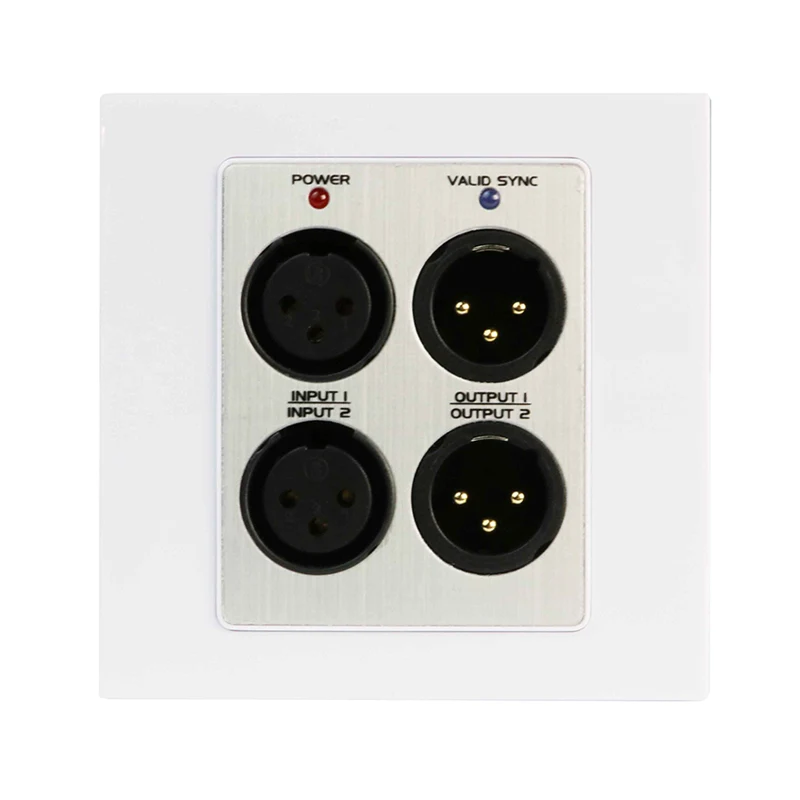

DWP22X عبارة عن لوحة واجهة Dante عالية الأداء تعمل بسلاسة على تحويل قناتين Dante إلى مخرجات صوتية تمثيلية ومدخلتين صوتيتين تمثيليين إلى شبكة Dante. تم تصميم طراز DWP22X-UA لصناديق خلفية مزدوجة الغنغ على غرار الولايات المتحدة ، في حين تم تصميم DWP22X-EU لصناديق التثبيت الأوروبية.
لإعداده ، ما عليك سوى توصيل منفذ RJ45 بمفتاح Ethernet باستخدام كبل CAT5 ، ثم استخدم وحدة التحكم Dante لتوجيه إشارات LOM-CONENCY من وإلى أجهزة أخرى على نفس شبكة Dante. هذا يضمن نقل الصوت الفعال والموثوق عبر شبكتك.
• يوفر واجهة Dante لمدخلتين / مخرجات
• اثنان من قنوات MIC أو Line Mic اثنين
• الميكروفون/الخط القابل للاختيار في كل إدخال
• كسب ميكروفون/خط قابلة للتعديل من -20 ديسيبل إلى +20 ديسيبل لكل قناة إدخال
• طاقة فانتوم 48 فولت القابلة للتبديل على كل مدخل لميكروفون المكثف
• كل إشارة إدخال الصوت/مؤشر LED على اللوحة الأمامية
• اثنان من خط إخراج الصوت المتوازن XLR من شبكة دانتي
• قناتان إخراج على اللوحة الخلفية (المقابلة لمخرجين XLR)
• دقة عالية 24 بت تحول التناظرية إلى الرقمية والرقمية إلى التناظرية
• تشير المصابيح إلى حالة التزامن الطاقة والشبكة على اللوحة الأمامية
• مدعوم من إمدادات طاقة 24VDC الخارجية أو POE
• التشغيل العادي مع تبديل الشبكة تمكين POE
|
شبكة دانتي لخط /مخرجات الميكروفون |
|
|
المخرجات |
XLRX2 ، 5p كتلة طرفية قابلة للفصل |
|
مستوى الإخراج |
-10 DBU الاسمية (الخط) -10 DBU الاسمية (MIC) |
|
مستوى الإخراج |
+10 DBU الحد الأقصى |
|
جهد الخرج |
+20DBU (@ 0DB كسب الإخراج) |
|
مقاومة الإخراج |
150Ω متوازنة ؛ 75Ω غير متوازن |
|
استجابة التردد |
20 هرتز إلى 20 كيلو هرتز (± 0.5 ديسيبل) |
|
thd+n |
<0.1 ٪ |
|
ضوضاء |
<-75 ديسيبل |
|
CMRR |
> 65 ديسيبل (50 هرتز إلى 120 هرتز) |
|
مدخلات الميكروفون/الخط إلى شبكة دانتي |
|
|
مدخلات الميكروفون |
|
|
المدخلات |
XLR x 2 |
|
يكسب |
ميكروفون المكثف: 40 ديسيبل |
|
الميكروفون الديناميكي: |
60 ديسيبل |
|
مستوى الإدخال لـ +4 DBU |
-36 DBU (المكثف) -56 DBU (ديناميكي) -36 DBU (الحد الأقصى) |
|
مقاومة المدخلات |
40 |
|
قوة الوهمية |
48 v |
|
استجابة التردد |
20 هرتز إلى 20 كيلو هرتز (± 0.5 ديسيبل) |
|
thd+n |
<0.1 ٪ |
|
الضوضاء أدناه +4 DBU: |
<-70 ديسيبل |
|
CMRR |
> 70 ديسيبل (50 هرتز إلى 120 هرتز) |
|
الحديث المتحدث |
<85 ديسيبل (20 هرتز إلى 20 كيلو هرتز |
|
مدخلات الخط |
|
|
المدخلات |
XLR x 2 |
|
مستوى الإدخال لـ +4 DBU |
+4 DBU (متوازن) ؛ -10 DBV (غير متوازن) |
|
مقاومة المدخلات |
> 40Ω |
|
استجابة التردد |
20 هرتز إلى 20 كيلو هرتز (± 0.5 ديسيبل) |
|
thd+n |
<0.1 ٪ |
|
الضوضاء أدناه +4 DBU |
<-75 ديسيبل |
|
CMRR |
> 60 ديسيبل (50 هرتز إلى 120 هرتز) |
|
الحديث المتحدث |
<75 ديسيبل (1 كيلو هرتز ، أي خط لأي قناة ميكروفون) ، <70 ديسيبل (20 هرتز إلى 20 كيلو هرتز) |
|
قناة دانتي |
|
|
أجهزة الإرسال/أجهزة الاستقبال |
2/2 |
|
معدل النقل |
100 ميغابت في الثانية |
|
دقة |
16/24/32 بت |
|
معدل أخذ العينات |
44.1 كيلو هرتز ، 48 كيلو هرتز. |
|
واجهة دانتي |
RJ45 جاك |
|
اتصالات الطاقة |
2 PIN Euro Terminal ، Power Jack |
|
متطلبات السلطة |
24 VDC @ 180 Ma بالإضافة إلى أحمال فانتوم متصلة ، أو Poe |
|
أبعاد |
116 مم (W) × 114.5 مم (H) × 53.1 مم (D) - DWP22x -US |
|
|
87mm (W) × 87.5mm (H) × 53.1mm (D) - DWP22X -OU |
|
الوزن: 0.29 كجم-DWP22X-US |
0.29 كجم-DWP22X-US 0.28 كجم-DWP22X-OU |

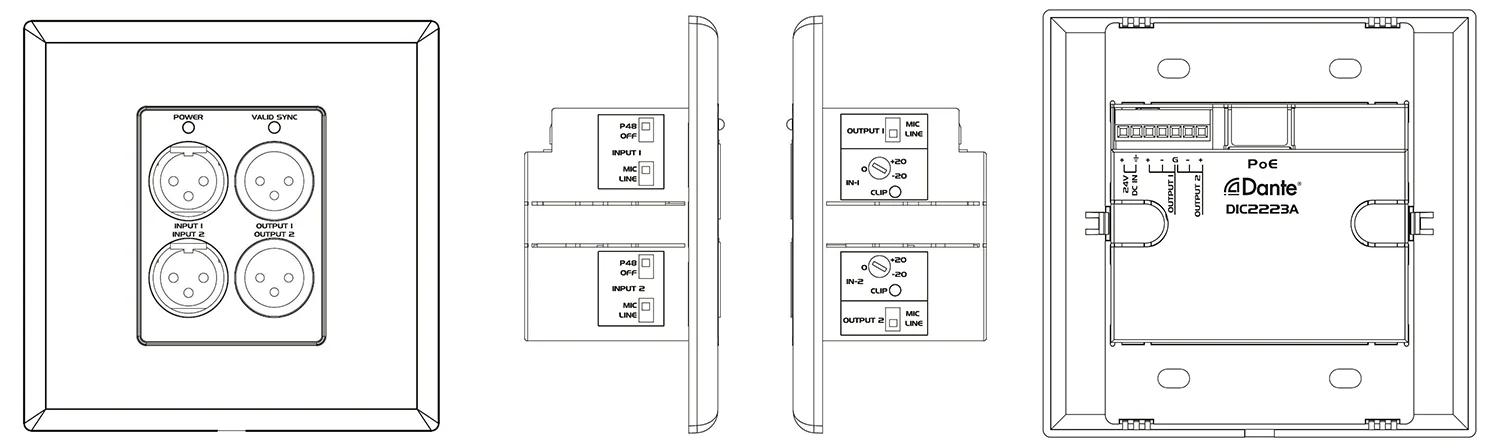

1. اثنين من مدخلات XLR ، قبول MIC أو إشارة الصوت الخط.
2. مخرجتان XLR ، يمكن اختيارهم لإشارة الصوت MIC أو خط الخط.
3. مؤشر LED الكهربائي.
4. يشير المزامنة LED إلى حالة شبكة Dante.
5. محدد المدخلات
السطر: يقبل مصدر خط متوازن أو غير متوازن.
الميكروفون: يقبل إشارة الميكروفون الديناميكي أو المكثف.
48V: يوفر طاقة فانتوم 48 فولت عند توصيل ميكروفون OnDenser.
6. محدد الإخراج: ر المخرجات إلى خط أو ميكروفون مع نطاق كسب مختلف.
7. عناصر التحكم في مكسب المدخلات: اضبط مستوى ربح إشارة الإدخال على قناة إدخال ACH.
8. مؤشر مقطع إشارة على كل قناة إدخال
9. مخرجات طرفية اليورو:
يحول قناتين دانتي إلى مخرجات الخط التماثلي. هذان المخرجان إعادة موازية للمخرجات N اللوحة الأمامية.
10.RJ45 منفذ: استخدام CAT5 قادر على الاتصال بشبكة Dante.
ملاحظة: عند استخدام مفتاح الشبكة الممكّن من POE ، يمكن تشغيل DWP22X وتشغيله من POE.
11. الطاقة: قم بتوصيل DC 24V إلى 2P كتلة طرفية أو مقبس إدخال DC. ملاحظة: إذا كان كل من DC 24V و POE حاضرين لـ DWP22X ، فستعمل الوحدة من DC 24V. وعند إزالة DC 24V ، ستتحول الطاقة إلى POE Power تلقائيًا.
تعد لوحة واجهة 2Ch Dante Interface 2 MIC/LINE INPOTSS مثالية لتطبيقات الصوت الاحترافية ، مثل غرف المؤتمرات ، وإعدادات الصوت الحية ، واستوديوهات البث ، وأنظمة AV المثبتة ، حيث يلزم موثوقة من Dante-to-Analog والتحول التناظري إلى الدانتي في عامل شكل مضغوط وخالي من الرف. يسمح تصميمه المثبت على الحائط بتكامل نظيف وفعال في بيئات مختلفة مع الحفاظ على أداء صوتي عالي الجودة.
