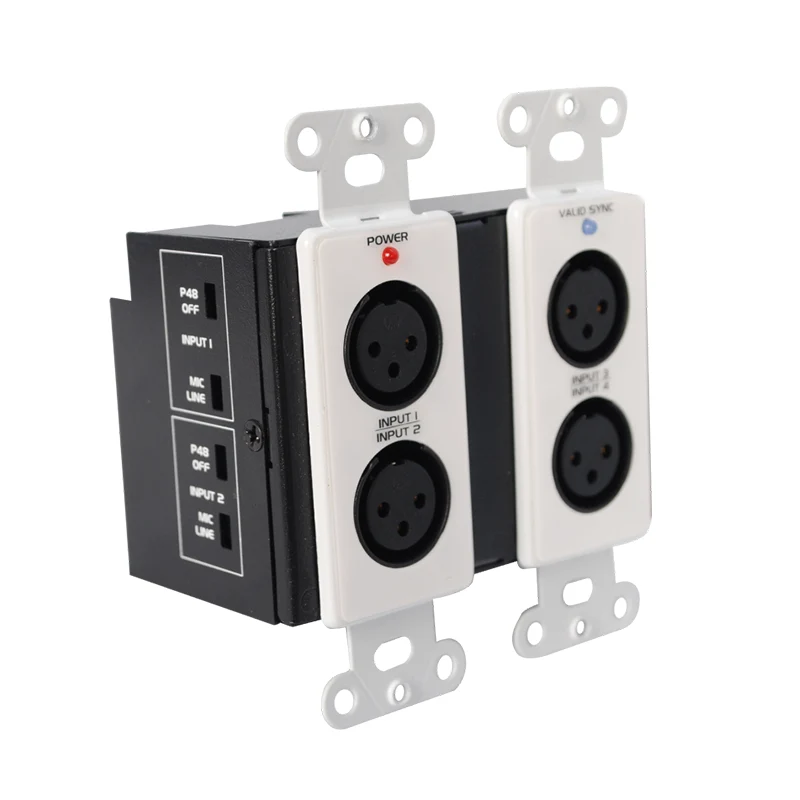

إن واجهة Dante 4 X MIC عبارة عن مربع واجهة Dante عالي الأداء يحول بسلاسة قناتين Dante إلى مخرجات صوتية تمثيلية وأربعة مدخلات صوتية تمثيلية إلى شبكة Dante. تم تصميمه لتناسب مربع خلفي مزدوج على طراز الولايات المتحدة ، ويوفر تسهيل التثبيت والتكامل.
هذه الواجهة Dante أيضًا أيضًا توصيل منفذ RJ45 بمفتاح Ethernet باستخدام كبل CAT5 قياسي ، ثم استخدم "Dante Controller" لتوجيه إشارات التشكيل المنخفضة من وإلى الأجهزة الأخرى على نفس شبكة Dante. هذا يضمن نقل الصوت الفعال والموثوق عبر الإعداد الخاص بك.
يمكننا أيضًا توفير حل صوتي Dante المسلسلات ، مثل Dante DSP ، وواجهة Dante ، وميكروفون Dante ، و Dante Speaker.
1. دعم أربعة مدخلات MIC/الخط XLR على اللوحة الأمامية
2.Converts MIC أو إشارات الصوت إلى شبكة Dante
3. mic أو الخط قابل للتحديد لكل إدخال XLR
4.switchable 48v قوة فانتوم لكل إدخال MIC XLR
5. مكسب ميكروفون/خط قابلة للضغط من -20 ديسيبل إلى +20 ديسيبل لكل إدخال XLR
6.TWO مخرجات إشارة صوتية من شبكة دانتي على اللوحة الخلفية
7. مخرجات إشارة متوازنة أو غير متوازنة
8. دقة عالية 24 بت لـ DAC و ADC
9. تشير المفروشات إلى حالة متزامنة الطاقة والشبكة على اللوحة الأمامية
10. القدرة على مصدر الطاقة Ethernet (POE) أو 24VDC
11. يمنح جودة عالية من مضخم السليم للميكروفونات
12. جودة الصوت مع انخفاض ضوضاء
|
مدخلات الميكروفون/الخط إلى شبكة دانتي |
|
|
مدخل: |
XLR (أنثى) × 4 |
|
نطاق الكسب |
-20 ~ +20 |
|
مقاومة المدخلات |
> 2.5 k_ (MIC) ؛ > 5 K_ (خط) |
|
قوة الوهمية |
48 VDC ، قابلة للتبديل |
|
استجابة التردد |
20 هرتز إلى 20 كيلو هرتز (± 0.5 ديسيبل) |
|
thd+n |
<0.1 ٪ |
|
الضوضاء أدناه +4 DBU |
<-70 ديسيبل |
|
CMRR |
> 65 ديسيبل (50 هرتز إلى 120 هرتز) |
|
شبكة دانتي لخط المخرجات |
|
|
المخرجات |
2 ، كتلة متوازنة/غير متوازنة ، قابلة للفصل |
|
مستوى الإخراج |
+4 DBU (الاسمية) متوازنة ؛ -10 DBV (الاسمية) غير متوازنة ، يمكن اختياره |
|
جهد الخرج |
+20DBU (@ 0DB كسب الإخراج) |
|
مقاومة الإخراج |
150_Balanced ؛ 75_Unbalanced |
|
استجابة التردد |
20 هرتز إلى 20 كيلو هرتز (± 0.5 ديسيبل) |
|
thd+n |
<0.1 ٪ |
|
ضوضاء |
<-80dB |
|
الحديث المتحدث |
<85 ديسيبل (20 هرتز إلى 20 كيلو هرتز |
|
قناة دانتي |
|
|
أجهزة الإرسال/أجهزة الاستقبال |
2/2 |
|
معدل النقل |
100 ميغابت في الثانية |
|
دقة |
16/24/32 بت |
|
معدل أخذ العينات |
44.1 كيلو هرتز ، 48 كيلو هرتز. |
|
واجهة دانتي |
RJ45 جاك |
|
اتصالات الطاقة |
2 دبوس محطة اليورو |
|
متطلبات الطاقة |
24 VDC @ 180 Ma بالإضافة إلى أحمال فانتوم متصلة ، أو Poe |
|
البعد |
116 مم (W) × 114.5 مم (H) × 53.1mm (د) |
|
الوزن: 0.36 كجم-DWP22L-US |
370 جم |

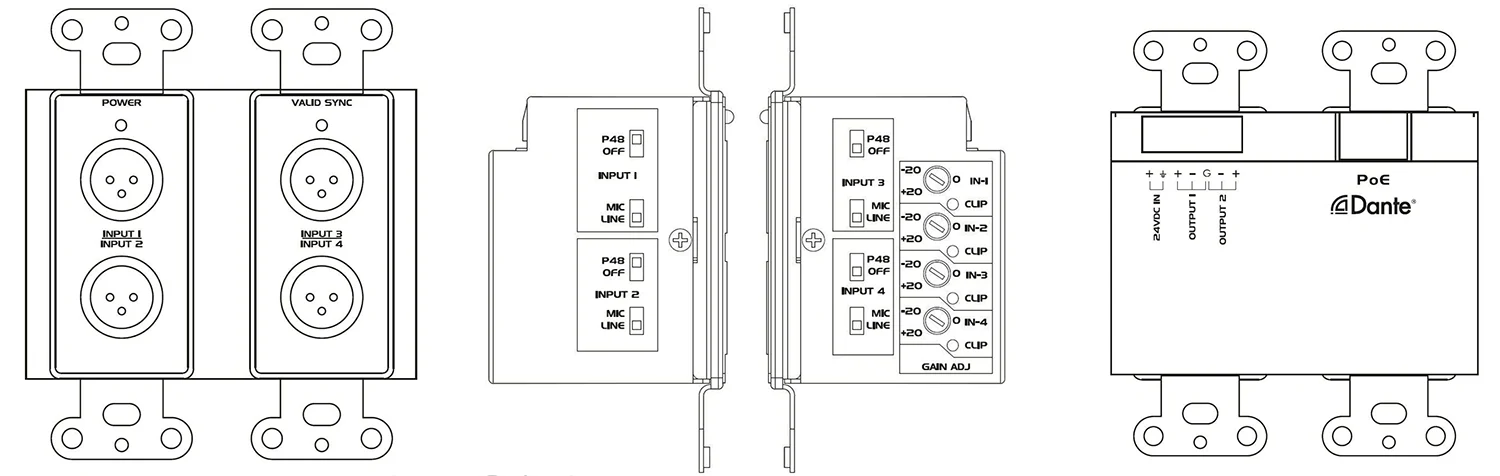

1. إدخال XLR ، قبول إشارة الصوت MIC أو خط.
2. مؤشر LED الطاقة.
3. يشير المزامنة LED إلى حالة شبكة Dante.
4. محدد إدخال XLR
السطر: يقبل مصدر خط متوازن أو غير متوازن.
الميكروفون: يقبل إشارة الميكروفون الديناميكي أو المكثف.
P48V: يوفر طاقة فانتوم 48 فولت عند توصيل ميكروفون المكثف.
5. عناصر تحكم كسب المدخلات: اضبط مستوى كسب إشارة الإدخال على كل قناة إدخال.
6. مؤشر مقطع إشارة على كل قناة إدخال
7. مخرجات طرفية اليورو: يحول قناتين Dante إلى مخرجات الخط التماثلي.
8. منفذ RJ45: استخدام كبل CAT5 للاتصال بشبكة Dante.
ملاحظة: عند استخدام مفتاح الشبكة الممكّن من POE ، يمكن تشغيل DWP42L وتشغيله من POE.
9. الطاقة: قم بتوصيل DC 24V إلى 2P كتلة طرفية أو مقبس إدخال DC.
ملاحظة: إذا كان كل من DC 24V و POE حاضرين لـ DWP42L ، فسيعمل الوحدة من DC 24V. وعند إزالة DC 24V ، ستتحول الطاقة إلى POE Power تلقائيًا.
واجهة Dante (مدخلات MIC/خط 4 × ، مخرجات خط 2 ×) هي حل شبكات صوتي متعددة الاستخدامات مصمم للتكامل السلس في إعدادات الصوت الاحترافية. إنه يتيح تحويل ثنائي الاتجاه بين الصوت التناظري ودانتي الرقمي ، الثابتة والمتنقلة تشير إلى أدناه
1. الصوت المباشر وإنتاج الأحداث
قم بتوصيل الميكروفونات أو الأدوات أو المصادر على مستوى الخط (مثل الخلاطات أو أجهزة التشغيل) إلى شبكة Dante للتوزيع المنخفض للتكليف عبر مراحل أو مناطق متعددة.
أرسل صوتًا معالجًا من خلاط يدعم Dante إلى مكبرات الصوت التناظرية أو الشاشات أو أجهزة التسجيل.
2. المؤتمر والأنظمة
دمج الميكروفونات التناظرية (على سبيل المثال ، ميكروفونات المنصة ، ميكروفونات الألواح) في نظام مؤتمرات قائم على Dante للتوجيه والمعالجة المرنة.
إخراج تغذية الصوت Dante لمكبرات الصوت التناظرية أو مكبرات الصوت القديمة في غرف الاجتماعات أو القاعة أو قاعات المحاضرات.
3. استوديوهات البث والتسجيل
رقمنة المصادر التناظرية (MICs ، الأدوات ، معدات خارجية) ونقلها إلى Dante للتسجيل أو البث أو البث.
أرسل خلاصات Dante (على سبيل المثال ، مخرجات DAW أو إشارات الاتصالات الداخلية) إلى الشاشات التناظرية أو سماعات الرأس أو معدات المعالجة.
4. منزل العبادة والأداء
التقاط ميكروفونات الجوقة أو الأدوات أو الكلمات المنطوقة وتوزيعها عبر Dante إلى خلاطات FOH أو أنظمة التسجيل أو التدفقات المباشرة.
توجيه مسارات تشغيل Dante أو إعلانات إلى مكبرات الصوت التناظرية أو خطوط التأخير.
5. الصوت المثبت والضيافة
قم بتوصيل أنظمة موسيقى الخلفية (BGM) أو ميكروفونات الترحيل أو المصادر التناظرية بشبكة Dante للتحكم المركزي.
صوت الشبكات المخرج (على سبيل المثال ، خلاصات البرامج أو تنبيهات الطوارئ) إلى مكبرات الصوت التناظرية في الفنادق أو المطاعم أو مساحات البيع بالتجزئة.
تكامل Dante المكونات والتشغيل-لا توجد برامج تشغيل إضافية مطلوبة.
الكمون المنخفض للغاية-مثالي للتطبيقات في الوقت الفعلي.
التوجيه القابل للتطوير والمرن - إدارة الصوت عبر وحدة تحكم Dante.
Compact & Rack-Mostable-يناسب الصناديق الخلفية ذات الأجنحة المزدوجة في الولايات المتحدة القياسية.
